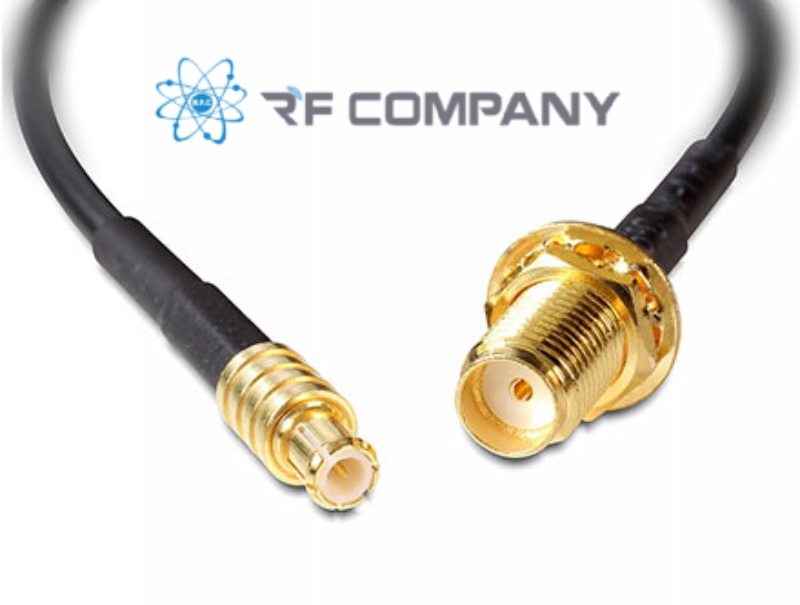

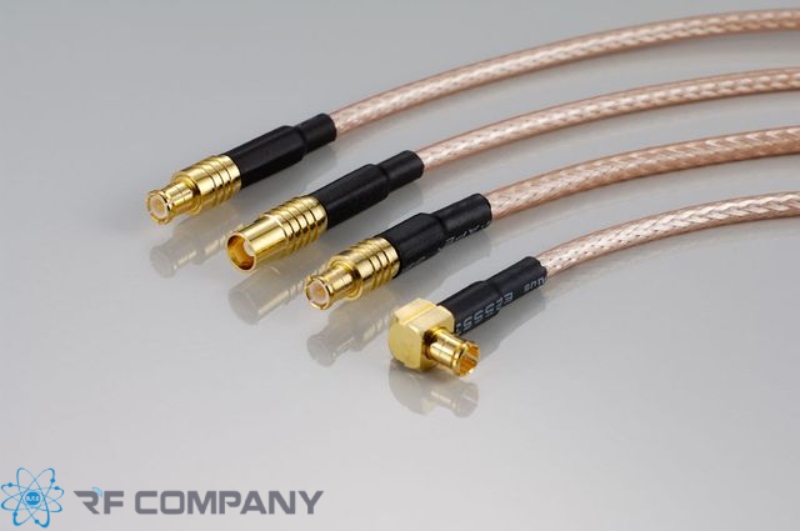

فیلتر محصولات محدوده قیمت (تومان) اعمال محدوده قیمت نمایش محصولات موجود برند محصول RF Company Amphenol Taiwan Rosenberger Huber+Suhner امتیاز محصول عدم نمایش × افزودن محصول جستجو شامل جستجو فیلتر مرتب سازی مقایسه کانکتور MCX ماده روبردی رایت انگل (90 درجه) Amphenol 195 اطلاعات بیشتر مقایسه کانکتور MCX روبردی صاف 194 اطلاعات بیشتر مقایسه کانکتور MCX نری 90 درجه مناسب کابل RG316 155 اطلاعات بیشتر مقایسه کانکتور MCX سرکابلی مناسب کابل RG316 98 اطلاعات بیشتر مقایسه کانکتور MMCX صاف نری مناسب کابل RG316 89 اطلاعات بیشتر مقایسه کانکتور MCX نری روبردی رایت 90 درجه 88 اطلاعات بیشتر AddToCartModal × کانکتور MCX می دانیم که اقلام الکتریکی و لوازم جانبی شان بسیار گسترده هستند. به گونه ای که هر عضو ساده این گروه ممکن است دارای چندین و چند دسته بندی باشد. یکی از پرکاربردترین اقلام این دسته کانکتور نام دارد. کانکتور MCX که زیر مجموعه ای از انواع کانکتور است قادر است دو یا چند کابل کواکسیال را به یکدیگر اتصال داده و جریان های مختلف مغناطیسی را در آنها ایجاد کند. جثه این سازه بسیار کوچک است. اما از اجزای مختلفی تشکیل شده وجود هر کدامشان دارای ضرورت است. برای اینکه بتوانیم کابل کواکسیال یا سایر کابل های این حوزه را به یک برد وصل کنیم به یک کانکتور با کیفیت نیاز داریم. در کل کانکتور MCX طراحی و ساختار عجیبی ندارد و اقلامی مانند کابل را به آسانی در خود جای می دهد. این عضو حاوی دو پین مجزا است که پین اول با پسوند مادگی روبردی مستقیم، و دیگری با عنوان نری سر کابلی رایت 90 درجه شناخته می شود. پین ابتدایی بر روی ساختار کانکتور منسجم می شود. این بخش در واقع نقش درگاه یا همان پورت را ایفا می کند و می تواند کلیه اتصالات مورد نیاز برای برقراری ارتباط را ایجاد کند. کانکتور MCX مادگی از متشکل از یک دایره است. در قسمت مرکزی این عضو حفره ای وجود دارد که قطر آن به اندازه ضخامت مغزی کابل کواکسیال است. فعالان برای اتصال دادن مادگی نیازی به ایجاد زاویه ندارند و می توانند آن را به شکل مستقیم بر روی برد بگذارند. در مقابل دوم به گونه ای ساخته شده است که به آسانی امواج الکترومغناطیسی را از خود عبور داده و آن را با کمک بخش مادگی به مدار برساند. برای وصل کردن نری رعایت زاویه 90 درجه الزامی است. این عضو باید به صورت عمودی بر روی سری کابل منسجم شود. ویژگی های فنی کانکتور MCX کانکتور MCX برای کار در فرکانس های بالا طراحی شده و معمولاً توانایی انتقال سیگنال تا محدوده 6 گیگاهرتز را دارد. از نظر ابعاد، این کانکتور نسبت به نمونه های مشابه مانند SMB بسیار کوچک تر است و همین ویژگی باعث شده در تجهیزات قابل حمل، دستگاه های GPS، گیرنده های رادیویی و مدارات مخابراتی کاربردی باشد. امپدانس استاندارد این کانکتور 50 اهم است که امکان انتقال سیگنال با کمترین میزان افت و انعکاس را فراهم می کند. جنس بدنه کانکتور معمولاً از برنج آبکاری شده با طلا یا نیکل ساخته می شود. این آبکاری ها باعث افزایش مقاومت در برابر خوردگی، بهبود هدایت الکتریکی و افزایش طول عمر قطعه می شود. در قسمت داخلی نیز از عایق دی الکتریک PTFE یا تفلون استفاده می شود که پایداری حرارتی و الکتریکی بالایی دارد. یکی دیگر از ویژگی های فنی مهم کانکتور MCX، مکانیزم قفل فشاری (snap-on) است. این سیستم اتصال باعث می شود کاربر بتواند به سرعت و بدون نیاز به پیچ یا ابزار خاص، کانکتور را متصل یا جدا کند. انواع کانکتور MCX کانکتور MCX بسته به نوع کاربرد و محل استفاده، در مدل های مختلفی طراحی و تولید می شود. آشنایی با انواع آن به شما کمک می کند تا بهترین گزینه را برای پروژه یا سیستم خود انتخاب کنید. انواع اصلی این کانکتور مدل نری و مادگی هستند که موارد دیگری که در ادامه شرح می دهیم زیرمجموعه ای از این دو نوع اصلی خواهند بود. نری (Male) مادگی (Female) مستقیم (Straight) زاویه دار 90 درجه (Right Angle) روبردی (PCB Mount) نری: این نوع کانکتور دارای پین مرکزی بیرون زده است که به عنوان بخش نری شناخته می شود. کانکتور نری معمولاً بر روی کابل نصب شده و وظیفه انتقال سیگنال به سمت مادگی را بر عهده دارد. مادگی: در مقابل نری، کانکتور مادگی قرار دارد که در بخش داخلی خود حفره ای برای قرارگیری پین نری دارد. این مدل اغلب بر روی بردهای الکترونیکی یا دستگاه ها نصب می شود و نقش درگاه ورودی را ایفا می کند. مستقیم: این نوع کانکتور به صورت مستقیم نصب می شود و مسیر سیگنال در آن بدون زاویه ادامه پیدا می کند. کانکتورهای مستقیم برای فضاهایی مناسب هستند که محدودیتی در جهت کابل کشی وجود ندارد. زاویه دار 90 درجه: در شرایطی که فضای نصب محدود است یا کابل باید با زاویه خاصی وارد برد شود، از کانکتور زاویه دار ۹۰ درجه استفاده می شود. این نوع طراحی باعث صرفه جویی در فضا و جلوگیری از شکستگی کابل می شود. رو بردی: این مدل مخصوص نصب روی بردهای الکترونیکی طراحی شده است. کانکتور رو بردی به طور مستقیم روی PCB قرار می گیرد و امکان اتصال سریع کابل به مدار را فراهم می سازد. جدول مقایسه انواع کانکتور MCX نوع کانکتور شکل ظاهری محل نصب کاربرد اصلی مزیت ها نری (Male) پین مرکزی بیرون زده سر کابل انتقال سیگنال به مادگی نصب آسان روی کابل مادگی (Female) حفره داخلی برای اتصال نری روی برد یا دستگاه درگاه ورودی سیگنال پایداری بالا در اتصال مستقیم (Straight) اتصال خطی بدون زاویه کابل یا برد مسیرهای مستقیم بدون محدودیت فضا کمترین افت سیگنال زاویه دار ۹۰ درجه (Right Angle) طراحی L شکل کابل یا برد فضاهای محدود و زاویه دار صرفه جویی در فضا، جلوگیری از فشار به کابل روبردی (PCB Mount) نصب ثابت روی برد PCB مدار اتصال سریع کابل به مدار مناسب برای مدارهای مجتمع و کوچک خرید کانکتور MCX کانکتورهای MCX از جمله تجهیزاتی هستند که در ایجاد ارتباطات و اتصالات مخابراتی و رادیویی نقش دارند. به همین سبب آمار استفاده و تهیه آن در رده بالایی قرار دارد. برای خرید کابل MCX ابتدا باید نوع کابلی را که از آن استفاده می کنید شناسایی کرده و با کسب اطلاعات دقیق، کانکتوری را انتخاب کنید که با کلیه اجزای وابسته سیستم یا پروژه تان همخوانی داشته باشد. واضح است که تجربه یک خرید راحت و ایمن به انتخاب شما بستگی دارد. چرا که شما مختارید که کالای مد نظرتان را از فروشگاه های کوچک و بزرگ بسیاری تهیه کنید. معتبر بودن یا نبودن این عرضه کننده می تواند تاثیر به سزایی در کیفیت، ساختار، و حتی قیمت کانکتور MCX بگذارد. برای خرید کانکتور MCX می توانید به مجموعه بزرگ آر اف کمپانی مراجعه کنید. این فروشگاه می تواند با کیفیت ترین کانکتور ها (و سایر اقلام مشابه را) با قیمتی معقول در اختیارتان قرار دهد. قیمت کانکتور MCX سازه نام برده جزو تجهیزاتی است که در حین مفید بودن در سیستم های مختلف بهای زیادی ندارد. قیمت کانکتور MCX در مقایسه با کارایی آن نسبتا اندک است. آمار بالای خرید این محصول می تواند این فرضیه را اثبات کند. در نتیجه شما می توانید برای دسترسی به کاربرد های مختلف به آسانی این کالا را تهیه کنید. می دانید که این سازه عضوی وابسته به مدار است. یعنی برای نصب هر مدار به یک کانکتور MCX و نری و مادگی هایشان نیاز دارید. البته در برخی مواقع مادگی از پیش بر روی سازه نصب شده و فقط نری باید مجددا تهیه شود. قیمت کانکتور MCX در مجموعه بزرگ آر اف کمپانی بسیار مقرون به صرفه است. چگونگی نصب کانکتور MCX کانکتور MCX به عنوان یک متصل کننده شناخته می شود. بخش نری این عضو مستقیما و بدون هیچ واسطه ای بر روی کابل منسجم شده و در نهایت یک اتصال به وجود می آید. اگر کانکتور به صورت اصولی بر روی برد نصب شود عملیات انتقال داده ها با شکست مواجه می شود. در این حالت کیفیت فرکانس رادیویی افت می کند. در ادامه مراحل نصب کانکتور MCX را جزء به جزء شرح می دهیم. جدا کردن روکش از کابل چرخاندن شیلد در جهت مخالف کابل جدا کردن عایق نصب پین نری وصل کردن پین ها به یکدیگر جدا کردن روکش از کابل در این بخش باید بخشی از روکش حفاظتی کابل را جدا کنید. چرا که وجود یک لایه اضافه مانع ایجاد ارتباط میان کابل و کانکتور می شود. چگونگی جداسازی این بخش از کابل احتمالا در حین خرید کانکتور MCX به شما گوش زد می شود. برای شروع کانکتور نری را در کنار کابل قرار دهید و بخشی که باید بریده شود را با خودکار علامت گذاری کنید. این فرایند باید با کمک یک کاتر بُرنده انجام شود. روکش را تا آنجایی کات کنید که آسیبی به شیلد نرسد. چرخاندن شیلد در جهت مخالف کابل از جداسازی روکش از کابل، باید شیلد را در خلاف جهت کابل به آرامی بچرخانید. راحتی اتصال کانکتور و کیفیت داده های رد و بدل شده به انجام اصولی این مرحله بستگی دارد. پس بهتر است با جدی گرفتن این مرحله، آن را با اعمال دقت فراوانی به انجام برسانید. جدا کردن عایق در این بخش باید 1 الی 2 سانت از عایق را از بخش مرکزی جدا کنید تا بتوانید به مغزی دسترسی داشته باشید. عایق این محصول از پلاستیک فشرده است. به همین دلیل می توانید با اعمال حداقل فشار آن را به آسانی جدا کنید. در حین جداسازی مراقب باشید آسیبی به مغزی وارد نشد. نصب پین نری پس از جدا شدن عایق از هسته (در حد یک الی دو سانت) پین نری مثل یک کلاه در قسمت سری سازه نصب می شود. پیچ کوچکی در کنار کانکتور MCX نری وجود دارد که می توانید با نصب آن میزان مقاومت اتصال به وجود آمده را تا چند برابر بیشتر کنید. وصل کردن پین ها به یکدیگر با رسیدن به این مرحله اپراتور می تواند به راحتی هر چه تمام دو پین نری و مادگی را به هم وصل کند. با تکمیل این کار امواج الکترومغناطیسی به مدار اصلی هدایت نی شود. در صورتی که هر یک از گام های ذکر شده با شکست مواجه شود اپراتور باید این مراحل را مجددا تکرار کند. نصب پین نری پس از جدا شدن عایق از هسته (در حد یک الی دو سانت) پین نری مثل یک کلاه در قسمت سری سازه نصب می شود. پیچ کوچکی در کنار کانکتورهای MCX نری وجود دارد که می توانید با نصب آن میزان مقاومت اتصال به وجود آمده را تا چند برابر بیشتر کنید. کانکتور MCX با چه کابل هایی سازگار است؟ در هنگام خرید کانکتور MCX به جزئیات ساختاری آن دقت کنید. این کانکتور دارای یک ابعاد مشخص است که تنها با همان شکل طراحی و ساخته می شود. البته ممکن است جزئیات ساختاری انواع آنها با یکدیگر متفاوت باشد که در آخر منجر به نوسان قیمت کانکتور MCX می شود. این کانکتور تنها یک کابل را در لحظه پشتیبانی می کند و تعداد کابل هایی که می تواند به آنها متصل شود اندک است. در ادامه این اقلام را درج می کنیم. RG_174_/U RG-174 RG-316 RG_316_/U ENVIROFLEX_316 ENVIROFLEX_316_D سوالات متداول تفاوت کانکتور MMCX و MCX در چیست؟ کانکتور MCX و MMCX هر دو از خانواده کانکتورهای کواکسیال کوچک هستند، اما تفاوت اصلی آنها در اندازه است. MMCX کوچک تر از MCX بوده و بیشتر در تجهیزات قابل حمل مانند موبایل یا ماژول های وایرلس استفاده می شود. MCX کمی بزرگ تر است و برای کاربردهای صنعتی و مخابراتی مناسب تر است. کانکتور MCX تا چه محدوده فرکانسی کار می کند؟ این کانکتور به طور استاندارد توانایی انتقال سیگنال تا 6 گیگاهرتز را دارد. به همین دلیل در سیستم های رادیویی، GPS، آنتن ها و حتی تجهیزات آزمایشگاهی استفاده می شود. آیا کانکتورهای MCX ضد آب است؟ خود این کانکتور به صورت پیش فرض ضد آب نیست، اما نسخه های خاصی از آن با طراحی مقاوم در برابر شرایط محیطی (مانند IP67) تولید می شوند که برای استفاده در فضای باز و تجهیزات نظامی یا مخابراتی فضای باز مناسب هستند. برای نصب کانکتورهای MCX به ابزار خاصی نیاز است؟ برای نصب صحیح این کانکتور بر روی کابل معمولاً از ابزارهای مخصوص پرس یا کرمپ (Crimping Tool) استفاده می شود. این ابزار باعث می شود اتصال محکم تر و بدون افت کیفیت سیگنال انجام شود.
