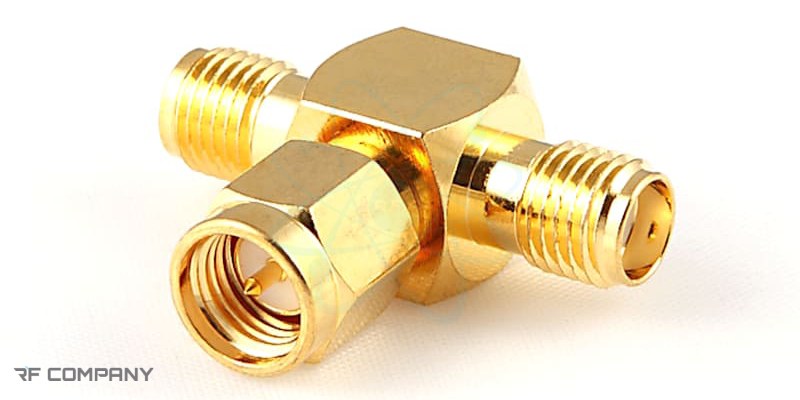

کانکتور SMA

کانکتور SMA بی شک یکی از پر استفاده ترین اتصال دهنده های فرکانس رادیویی است که در صنعت مخابرات و الکترونیک از آن استفاده می شود. این کانکتور می تواند در دستگاه های اندازه گیری، روترها، مودم ها و انواع آنتن حضور داشته باشد. برای درک بهتر اینکه کانکتور SMA چیست، می توانید به یک آنتن GPS یا روتر وای فای نگاه کنید، اتصال دهنده کوچک فلزی که در آن مشاهده می کنید همان کانکتور اس ام آ است. احتمالا سوالاتی درباره چیستی این محصول داشته باشید یا ساختار و مدل های مختلف آن برایتان گنگ باشد. در ادامه ضمن پاسخ به سوال کانکتور SMA چیست، جزئیات بیشتری را درباره این اتصال دهنده ذکر می کنیم.

کانکتور SMA چیست؟

در پاسخ به پرسش کانکتور SMA چیست؟ باید بگوییم این محصول نوعی اتصال دهنده بسیار کوچک فلزی است که برای انتقال سیگنال هایی که دارای فرکانس بالایی هستند طراحی شده است. این کانکتور برای اولین بار در سال 1960 وارد بازار شد. داشتن ابعاد کوچک، سبک بودن، پایداری در فرکانس و دقت بالا در آن باعث شد به سرعت با استقبال مخاطبان رو به رو شود.

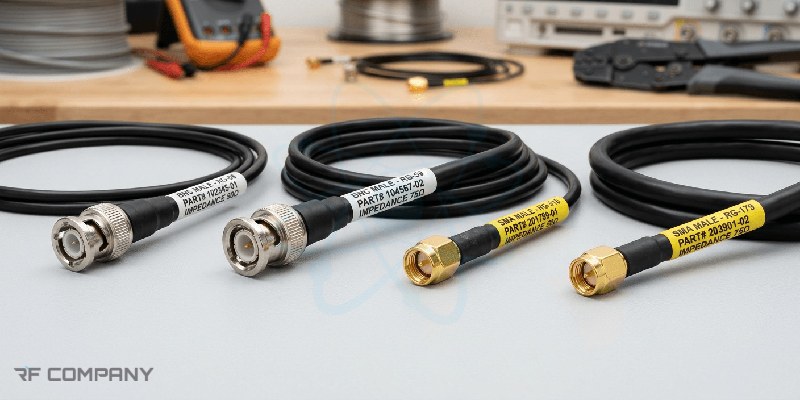

اصلی ترین وظیفه این اتصال دهنده برقراری یک ارتباط سیگنالی بین کابل کواکسیال و مدار است. این کار باید بدون هیچ گونه تداخل الکترومغناطیسی و افت سیگنالی انجام شود. لازم به ذکر است که امپدانس کاری این اتصال دهنده ها از 50 اهم کمتر است، در نتیجه این کانکتور می تواند با انواع مختلفی از تجهیزات مخابراتی سازگار شود.
خیلی از کانکتور های  صنعتی برای استفاده های سنگین طراحی می شوند. اما این اتصال دهنده برای مدارهای فشرده ای که در فضاهای محدود قرار می گیرند ساخته شده است.‌ این محصول برای تکمیل ساختار برخی گوشی ها، بردهای الکتریکی و ماژول های وای فای به وفور استفاده می شود. چیزی که در اینجا این رابط را از دیگر رقبای خودش متمایز می کند، داشتن ابعاد جمع و جور، عملکرد پایدار و سریع و باز و بسته کردن ساده است. نا گفته نماند که اتصال این نوع کانکتور پیچی و بسیار محکم است.

بررسی ساختار کانکتور اس ام آ

شاید برایتان سوال شده باشد که اصلی ترین اجزای کانکتور SMA چیست؟ این محصول دارای مدل های مختلفی است که هر کدام کارایی متفاوتی نسبت به هم دارند و ممکن است از نظر نوع تجهیزات داخلی نیز با هم فرق داشته باشند. اما اصلی ترین ساختار این اتصال دهنده ها در اکثر مدل ها به شرح زیر است.
  • پین مرکزی: این بخش در مرکزی ترین قسمت از کانکتور قرار دارد و معمولا از جنس مس، فولاد یا فلزاتی از این دست است. پین مرکزی وظیفه انتقال سیگنال را دارد.
  • شیلد فلزی بیرونی: شیلد فلزی می تواند از جنس آلومینیوم‌، استیل یا پوشش هایی از این دست باشد. این بخش با حفاظت الکتریکی و مکانیکی که ایجاد می کند مانع نفوذ نویز به مدار می شود.
  • عایق دی الکتریک: این لایه بین پین و شیلد قرار گرفته و به طور مستقیم از پین مرکزی محافظت می کند و نمی گذارند تداخلات الکترومغناطیسی به آن وارد شود.
  • رزوه اتصال: نوعی سیم پیچ است که با استاندارد استاندارد ۱/۴ اینچ ۳۶ UNS طراحی و ساخته می شود. این بخش می تواند یک اتصال پیچی سریع، ایمن و محکم را ایجاد کند.

کاربردهای کانکتور SMA

کانکتور اس ام آ دارای ابعاد کوچک و وزن کمی است. افزون بر آن به راحتی باز و بسته شده و اتصال ایمن و پایداری را ایجاد می کند. جمع شدن این مزیت ها در کنار هم باعث شده است که این اتصال دهنده برای صنایعی مثل مخابرات و شبکه بی‌ سیم، تجهیزات اندازه‌ گیری و آزمایشگاهی و صنایع نظامی، هوافضا و مخابرات ماهواره‌ ای مورد استفاده قرار بگیرد. سوای این موارد این کانکتور می تواند در وسایلی مثل دوربین های بی سیم، سیستم های رادیویی، برد های الکترونیکی و سامانه هایی که به انتقال سیگنال با فرکانس بالا نیازمند هستند حضور داشته باشد.

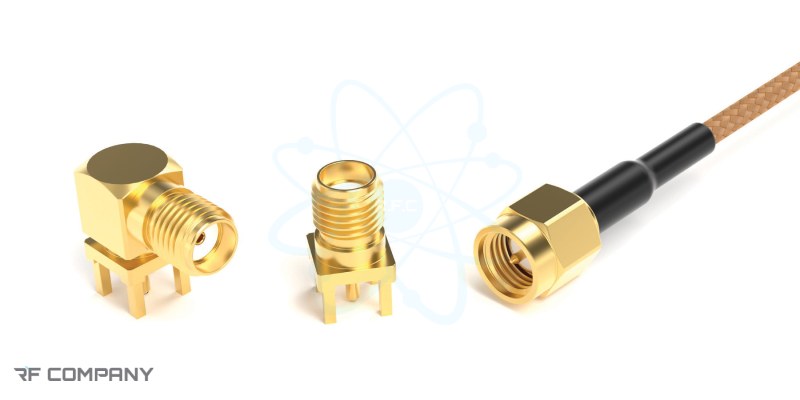

انواع اتصال دهنده SMA

شناخت مدل های مختلف کانکتور اس ام آ برای انتخاب درست یک گزینه الزامی است. این کانکتور حاوی مدل های‌ مختلفی است و لزوما همه آنها نمی توانند برای شما مفید باشند‌. در ادامه نمونه هایی از این اتصال دهنده ها را به شما معرفی می کنیم.
  • کانکتور نری: پین مرکزی در این اتصال دهنده بیرون زده است و آن را در قسمت داخلی سوکت مادگی قرار می دهند‌.
  • کانکتور مادگی: این نمونه حاوی سوکت داخلی است و پین نری را در خود جای می دهد. این مدل معمولا روی بدنه برد یا دستگاه وصل می شود.
  • کانکتور پلاریته معکوس: در اینجا بر خلاف کانکتور های استاندارد‌، جای سوکت و پین با هم عوض شده است. این مدل مخصوص آنتن های وای فای است.
  • کانکتور مستقیم: این محصول برای فضای باز کارایی دارد و در امتداد خط اتصال نصب می شود.
  • کانکتور زاویه دار: این کابل ها با زاویه 90 درجه و در قسمت پشتی دستگاه وصل می شوند.

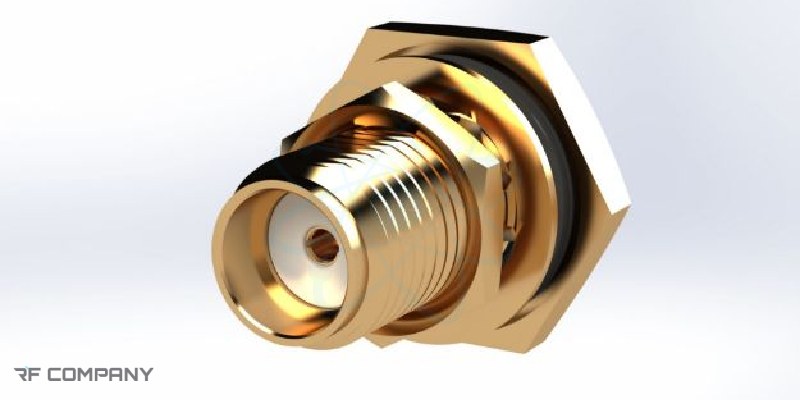

  • کانکتور Bulkhead: این قطعه روی دیواره بیرونی یا پنل نصب شده و این امکان را فراهم می کند که کابل از داخل دستگاه به بیرون عبور کند.
  • کانکتور نصب شونده روی برد: در این نمونه کابل را به طور مستقیم روی دستگاه چاپی لحیم می کنند.

مشخصات فنی کانکتور SMA

اگر می خواهید تجربه مثبتی را از خرید کانکتور SMA داشته باشید، باید مشخصات فنی آن را بشناسید. همانطور که پیش تر به این موضوع اشاره کردیم امپدانس کاری این اتصال دهنده 50 اهم و بازه فرکانسی آن 18 گیگاهرتز است. البته این رقم در کانکتور های حرفه ای به 26 گیگاهرتز هم می رسد. جنس بدنه این محصول می تواند برنج، نیکل یا آلیاژ فولاد باشد. در گذشته از طلا هم برای ساخت آن استفاده می کردند. در این حالت درصد افت سیگنال به حداقل خودش می رسید. لازم به ذکر است که عایق داخلی این کانکتور از PTFE ساخته شده است که در برابر حرارت و رطوبت مقاوم است. استاندارد رزوه اتصال ۱/۴-۳۶ UNS است. این اتصال دهنده در اکثر مدل ها می تواند 500 تا 1000 قطعی و وصلی را تجربه کند. اگر این تعداد بیشتر شود ممکن است سیگنال شما ضعیف شود. نسبت موج ایستاده ولتاژ (VSWR) پایین در این محصول سبب شده است که بازتاب سیگنالی کم و کیفیت آن بالا برود.

مهم ترین نکات در انتخاب کانکتور SMA

برای خرید این کانکتور باید به نکات ریز و درشت بسیاری توجه کنید که مهم ترین آن خرید اتصال دهنده از یک فروشنده معتبر است. با یک سرچ ساده متوجه می شوید مجموعه بزرگ آر اف یکی از بهترین و شناخته شده ترین فروشگاه هایی است که می تواند شما را در این مسیر یاری کند. ارائه محصولات اورجینال با قیمت منصفانه و تضمین میزان کیفیت آنها، از جمله موضوعاتی است که آر اف کمپانی را از دیگر رقبایش متمایز می کند. سایر معیارهای مهم در این زمینه به شرح زیر است.
  • مطمئن شوید که امپدانس و فرکانس کاری باهم یکی هستند‌‌.
  • پیش از خرید نوع نری یا مادگی اتصال دهنده تان را مشخص کنید.
  • از خوب بودن جنس کانکتور و مقاومت مکانیکی آن مطمئن شوید.
  • کانکتور را از برند معتبری خریداری کنید.

سوالات متداول

1- آیا این کانکتور برای فرکانس های با سطح 5G مناسب است؟‌

بله. چون بازه کاری این کانکتور به 18 گیگاهرتز می رسد می تواند این فرکانس را هم تحت پوشش خودش قرار دهد.

2- بهترین جنس برای بدنه اتصال دهنده SMA کدام است؟

نیکل، برنج یا طلاکوب بخاطر داشتن رسانایی بالا بهترین بازدهی را برای این نوع کانکتور ها دارند.

3- کانکتور اس ام آ تا چه اندازه ای نوسانات دمایی را تحمل می کند؟

این موضوع به طور مستقیم به جنس دی الکتریک و شبلد کانکتور بستگی دارد اما این بازه از حدود بین منفی ۶۵ درجه شروع و تا مثبت ۱۶۵ درجه سانتی‌ گراد ادامه دارد.
