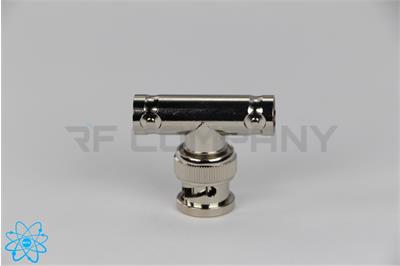

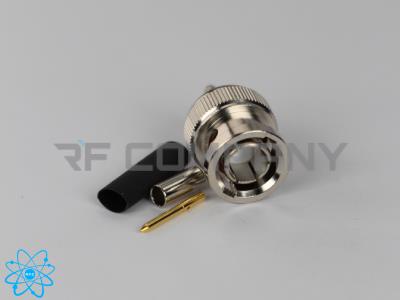

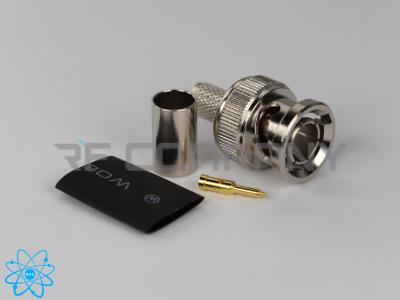

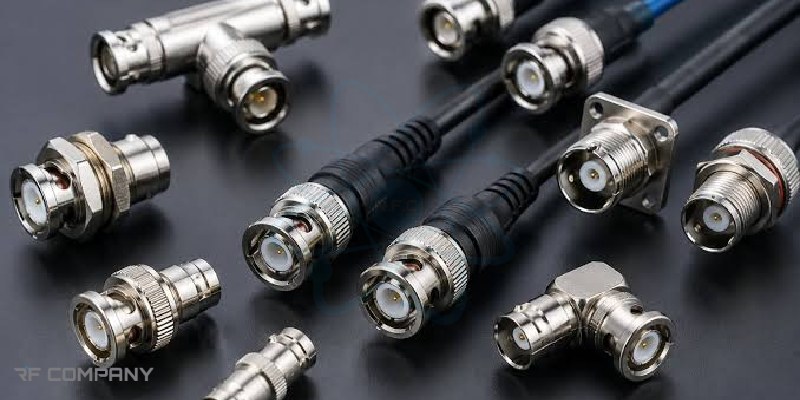

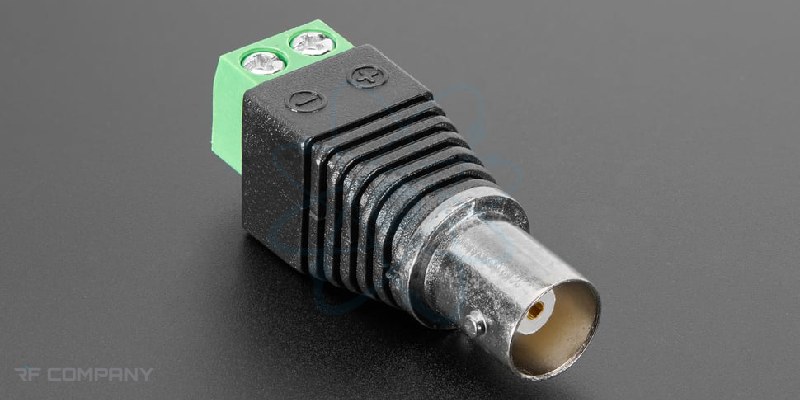

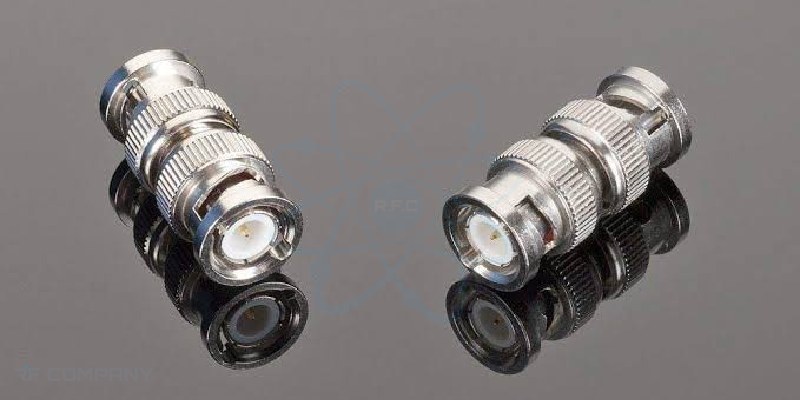

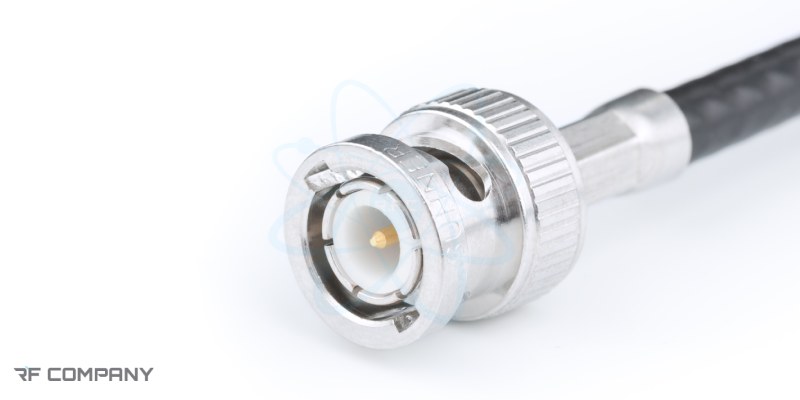

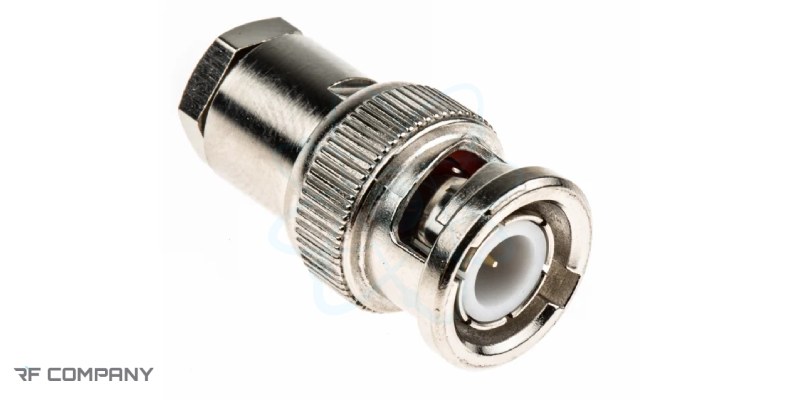

کانکتور BNC کانکتور BNC یکی از اتصال دهنده های پرکاربرد برای کابل های کواکسیال است که در تجهیزات مخابراتی، اندازه گیری، ویدیویی، رادیویی و برخی تجهیزات RF مورد استفاده قرار می گیرد. این کانکتور با مکانیزم اتصال سرنیزه ای، امکان اتصال و جداسازی نسبتا سریع کابل را فراهم می کند و در مدل های مختلفی از نظر امپدانس، روش نصب و محل استفاده تولید می شود. کانکتور BNC می تواند برای انتقال سیگنال های آنالوگ و دیجیتال مورد استفاده قرار بگیرد و در تجهیزات تست الکتریکی، آنتن های رادیویی، تجهیزات ویدیویی، سیستم های نظارتی و برخی دستگاه های اندازه گیری دیده می شود. یکی از کاربردهای شناخته شده آن نیز اتصال کابل کواکسیال به تجهیزات تصویری و دوربین های مدار بسته آنالوگ است. در زمان خرید کانکتور BNC باید علاوه بر قیمت، مواردی مانند نوع کابل، امپدانس، روش اتصال، نوع نری یا مادگی و محل استفاده را نیز بررسی کرد. فیلتر محصولات محدوده قیمت (تومان) اعمال محدوده قیمت نمایش محصولات موجود برند محصول RF Company Amphenol Taiwan Rosenberger Huber+Suhner امتیاز محصول عدم نمایش × افزودن محصول جستجو شامل جستجو فیلتر مرتب سازی مقایسه کانکتور BNC نری سرکابلی مناسب کابل 1.5C2V 208 اطلاعات بیشتر مقایسه کانکتور BNC سرکابلی مناسب کابل RG59 199 اطلاعات بیشتر مقایسه کانکتور BNC دو سر ماده یک سر نری 197 اطلاعات بیشتر مقایسه کانکتور BNC مادگی سرکابلی مناسب کابل 1.5C2V 193 اطلاعات بیشتر مقایسه کانکتور BNC نری سرکابلی مناسب کابل 2.5C2V 192 اطلاعات بیشتر مقایسه کانکتور BNC نری سرکابلی رایت انگل (90 درجه) مناسب کابل RG58 172 اطلاعات بیشتر مقایسه کانکتور BNC سرکابلی مناسب کابل 2.5C2V 170 اطلاعات بیشتر AddToCartModal × کانکتور BNC چیست؟ کانکتور BNC یک رابط کواکسیال است که برای اتصال کابل به تجهیزات مختلف و انتقال سیگنال مورد استفاده قرار می گیرد. ساختار این کانکتور به شکلی طراحی شده که با چرخش و قفل شدن قسمت اتصال، ارتباط مکانیکی مناسبی میان فیش و سوکت ایجاد شود. BNC را می توان در تجهیزات اندازه گیری، سیستم های ویدیویی، تجهیزات رادیویی، آنتن، دستگاه های RF و برخی تجهیزات مخابراتی مشاهده کرد. این کانکتورها در امپدانس های مختلف تولید می شوند و انتخاب مدل مناسب باید بر اساس مشخصات کابل و دستگاه انجام شود. نکته مهم این است که BNC صرفا مخصوص سیستم های دوربین مدار بسته نیست و دامنه کاربرد آن بسیار گسترده تر از تجهیزات نظارتی است. اجزای کانکتور BNC اجزای یک سازه نقش مهمی را در چگونگی کارکرد آن ایفا می کنند. چرا که کارایی درست یا غلط آن محصول به وجود این قطعات بستگی دارد. درباره این نوع کانکتور نیز همینطور است. لازم است بدانید که انواع مختلف این محصول دارای قطعات متفاوتی هستند به همین دلیل است که قیمت کانکتور BNC در برخی نمونه ها اندک، و در برخی بیشتر است. در ادامه اجزای اصلی این سازه را ذکر می کنیم. عایق خارجی کابل: پوشش بیرونی این سازه لایه ای است که وظیفه حفاظت از سیستم داخلی کانکتور را به دوش می کشد. هسته کابل: هسته کابل عضوی است که انتقال صوت، تصویر، سیگنال و غیره با دستور آن انجام می شود. شیلد: کانکتور ممکن است دچار اختلالات مغناطیسی شود، شیلد عضوی است که از این مشکل جلوگیری می کند. پوشش داخلی : پوشش داخلی در واقع لایه ای اضافه است که شیلد را از مغزی یا هسته جدا می کند. کاربرد کانکتور BNC همانطور که پیشتر به آن اشاره کردیم افراد می توانند هدف های مختلفی از خرید کانکتور BNC داشته باشند. این محصول در سیستم های ویدیویی، تجهیزات اندازه گیری، تجهیزات RF، آنتن های رادیویی و برخی تجهیزات مخابراتی کاربرد دارد. یکی از کاربردهای شناخته شده BNC در سیستم های دوربین مدار بسته آنالوگ است. در این سیستم ها کابل کواکسیال و کانکتور مناسب برای انتقال سیگنال تصویر به تجهیزات مربوطه استفاده می شوند. لازم است بدانید که عمده خطاهایی مانند تار شدن یا شطرنجی شدن تصویر، قطع و وصل شدن داده ها و غیره به خاطر ناقص بودن کانکتور BNC پیش می آید. به همین سبب تعویض به موقع این کانکتور و خرید نمونه مرغوب آن دارای اهمیت بالایی است. شبکه های کامپیوتری، سیگنال های ویدیویی و تلویزیون سایر اقلامی هستند که کانکتور تایپ BNC می تواند آنها را تکمیل کند. انواع کانکتور BNC بر اساس امپدانس یکی از مهمترین مواردی که هنگام خرید کانکتور BNC باید بررسی شود، امپدانس آن است. دو مدل 50 اهم و 75 اهم از انواع رایج BNC هستند و هر کدام برای کاربردهای مشخصی مورد استفاده قرار می گیرند. کانکتور BNC 50 اهم: کانکتور BNC با امپدانس 50 اهم بیشتر در تجهیزات RF، دستگاه های تست و اندازه گیری، برخی تجهیزات مخابراتی و سیستم هایی که مسیر انتقال آنها بر مبنای 50 اهم طراحی شده است استفاده می شود. کانکتور BNC 75 اهم: مدل 75 اهم بیشتر در تجهیزات ویدیویی، تلویزیونی و مسیرهای انتقال سیگنال تصویر دیده می شود. در این کاربردها بهتر است امپدانس کانکتور، کابل و تجهیزات متصل به آن با یکدیگر هماهنگ باشند. بنابراین هنگام خرید، صرفا ظاهر فیش را بررسی نکنید و حتما مشخصات فنی کابل و دستگاه را نیز در نظر بگیرید. کانکتور BNC رو بردی چیست؟ کانکتور BNC رو بردی مدلی از این اتصال دهنده است که برای نصب مستقیم روی برد مدار چاپی یا PCB طراحی می شود. این مدل به جای اتصال مستقیم به انتهای کابل، روی برد قرار می گیرد و به عنوان رابط میان مدار و کابل یا تجهیزات خارجی مورد استفاده قرار می گیرد. کانکتور BNC رو بردی در تجهیزات الکترونیکی، دستگاه های اندازه گیری، تجهیزات تست، ماژول های RF و برخی تجهیزات مخابراتی کاربرد دارد. هنگام خرید این مدل باید مواردی مانند نحوه نصب روی برد، نوع اتصال، امپدانس، ابعاد و جهت قرارگیری کانکتور را بررسی کرد. مدل های رو بردی ممکن است به صورت عمودی یا افقی طراحی شوند و همین موضوع باعث می شود انتخاب آنها تا حد زیادی به طراحی PCB و فضای موجود در دستگاه وابسته باشد. کانکتور BNC نری و مادگی کانکتورهای BNC از نظر نوع اتصال نیز به دو گروه نری و مادگی تقسیم می شوند. کانکتور نری معمولا به انتهای کابل متصل می شود و در سمت دیگر به سوکت مادگی دستگاه یا پنل متصل خواهد شد. کانکتور مادگی نیز می تواند روی تجهیزات، پنل یا برد مدار چاپی قرار داشته باشد. به همین دلیل هنگام خرید باید مشخص شود که به فیش نری، سوکت مادگی یا رابط بین دو کانکتور نیاز دارید. علاوه بر این موارد، رابط هایی مانند BNC برل نیز در بازار وجود دارند که برای ایجاد اتصال بین دو فیش BNC مورد استفاده قرار می گیرند. انواع کانکتور BNC این نوع کانکتور دارای ساختار و انواع مختلفی است. پس در هنگام خرید کانکتور BNC توجه ویژه ای به مدل آن داشته باشید. ضمن اینکه این ساختار می تواند تاثیر به سزایی در کاهش یا افزایش قیمت کانکتور BNC داشته باشد. در کل معیار اصلی تقسیم بندی این سازه شیوه ی اتصال آن است. کانکتور BNC در سه گروه پیچی، لحیمی و پرسی دسته بندی می شود. کانکتور BNC مدل پیچی این نوع کانکتور به گونه ای طراحی و ساخته شده است که یک عضو اضافه مانند پیچ را در سری خود جای داده باشد. با وجود این پیچ چگونگی نصب کردن و جدا کردن این سازه به اجزای مختلف بسیار آسان است. با وجود این مزیت آمار خرید کانکتور BNC مدل پیچی در سطح بالایی قرار دارد. جنس این پیچ از نوعی مس است که آمار نوسان و نویز را به حداقل می رساند. نحوه نصب کانکتور پیچی شما برای نصب این کانکتور بر روی کابل به تجهیزاتی مثل سیم، پیچ گوشتی، و اتصال دهنده نیاز دارید. برای شروع نری و مادگی فیش را از هم جدا کنید. پوشش نرمی بر روی آنها وجود دارد. با استفاده از سیم چین دو الی سه سانت از آن را برش دهید. گیره کانکتور را باز کنید و کابل را در آن قرار دهید. این قرارگیری باید به گونه ای انجام شود که قسمت بدون پیشش زیر گیره فیکس شود. در گام بعدی پیچ ها سفت و گیره ها محکم می شوند. با بستن درب کانکتور پروسه نصب آن به پایان می رسد. کانکتور BNC مدل لحیمی در کانکتور های لحیمی، مغزی یا همان هسته سازه را به واسطه لحیم کاری به سازه مربوطه وصل می کنند. به همین دلیل است که اتصال ایجاد شده در این شیوه مقاومت و استحکام بالایی دارد. معمولا این کانکتور ها را در مواقعی استفاده می کنند که طول کابل کواکسیال زیاد است. نحوه نصب کانکتور لحیمی برای نصب کانکتور لحیمی شما علاوه بر خود اتصال دهنده به اجزایی مثل هویه و کابل نیاز دارید. در اولین گام هویه را روشن کنید تا به دمای بالا برسد. سپس کانکتور را از هم باز کنید. با سیم چین دو سانتی متر از سیم را جدا کرده و آن را بر روی درب اتصال دهنده قرار دهید. این پروسه را طوری انجام دهید که کابل بدون عایق دقیقا زیر گیره کانکتور قرار بگیرد. در آخر نیز مغزی را در اتصال دهنده قرار داده، و درب آن را دوباره لحیم کاری کنید. کانکتور BNC مدل پرسی همانطور که از نام این سازه می توان حدس زد کانکتور BNC پرسی به سازه ی وابسته ی خود پرس می شود. این فرایند به کمک یک دستگاه پرس کوچک انجام می شود. این نوع کانکتور ها در برابر کشش های ناگهانی مقاومت بیشتری را از خود ارائه می دهند. این نوع کانکتور از اجزایی مانند بدنه، حلقه و مغزی تشکیل شده است. قیمت کانکتور BNC مدل پرسی از سایر کالاهای مشابه بیشتر است. نحوه نصب کانکتور پرسی در این نمونه خاص شما به ابزارهایی مثل کابل و دستگاه پرس نیاز دارید. بخشی از پوشش کابل را به وسیله سیم چین از آن جدا کنید. سپس مغزی اتصال دهنده را بر روی مغزی سیم قرار دهید. زمانی که هر دو در جایگاه مناسب قرار گرفتند، با استفاده از دستگاه مخصوص آنها را سر جای خودشان پرس کنید. در گام نهایی فیش، حلقه و … را محکم کنید. جدول مقایسه انواع کانکتور BNC نوع کانکتور روش اتصال ابزار مورد نیاز کاربرد رایج پیچی پیچ و اتصال مکانیکی پیچ گوشتی و ابزار برش نصب های سریع لحیمی لحیم کاری مغزی و شیلد هویه و ابزار لحیم تجهیزات و اتصالات تخصصی پرسی پرس مکانیکی ابزار پرس نصب های حرفه ای و پرتعداد رو بردی نصب مستقیم روی PCB ابزار نصب متناسب با مدل تجهیزات الکترونیکی و ماژول ها قیمت کانکتور BNC واضح است که قیمت کانکتور BNC بسته به فاکتور هایی همچون کارایی، ابعاد، متریال ساختاری و غیره تعیین می شود. علاوه بر آن محرک هایی مانند افزایش قیمت متریال اولیه و نوسان بازار ارز، و تجهیزات مخابراتی نیز در کاهش یا افزایش قیمت آن دخیل هستند. با این وجود قیمت کانکتور BNC به نسبت سایر کانکتور های موجود در بازار مناسب تر است ارجاع به یک فروشنده منصف و دست اول مانند آر اف می تواند شما را در یافتن یک کانکتور قیمت مناسب یاری کند. خرید کانکتور BNC بسیاری از کارفرمایان موظف اند برای تکمیل ساز و کار سیستم هایشان نسبت به خرید کانکتور BNC اقدام کنند. خوشبختانه شما برای خرید کانکتور BNC مجبور به طی کردن مراحل مختلفی نیستید. چرا که این کالا در هر فروشگاهی که در زمینه تجهیزات الکترونیکی فعالیت کند یافت می شود. در نتیجه می توانید آن را به دو شکل ارجاع به فروشگاه های حضوری یا آنلاین تهیه کنید. اینکه کالای شما سالم، با کیفیت و استاندارد باشد بسیار مهم است. چرا که ناقص بودن این محصول می تواند کارکرد کلی پروژه یا دستگاه شما را در دراز مدت مختل کند. بهتر است پیش از خرید کانکتور BNC درباره ویژگی ها و ساختار آن تحقیق کنید تا در نهایت کالایی را تهیه کنید که بیشترین سازگاری را با شرایط محیطی و مالی شما دارد. مراجعه به یک عرضه کننده مورد اطمینان یکی از اصلی ترین معیار های یافتن یک کالای با کیفیت و قیمت مناسب است. مجموعه بزرگ آر اف (RF) کمپانی سالهاست که در زمینه تهیه و توزیع انواع تجهیزات الکترونیکی فعالیت می کند. کابل، آب سی، تجهیزات مخابراتی و خازن ها اصلی ترین محصولاتی هستند که در این مجموعه به فروش می روند. برای کسب اطلاعات بیشتر به اطلاعات درج شده در صفحه مراجعه کنید. هنگام خرید کانکتور BNC به چه نکاتی توجه کنیم؟ برای خرید کانکتور BNC بهتر است فقط قیمت را معیار قرار ندهید. چند مشخصه اصلی می تواند در انتخاب مدل مناسب تاثیر داشته باشد: نوع کابل کواکسیال امپدانس 50 یا 75 اهم نوع اتصال نری یا مادگی روش نصب پیچی، لحیمی یا پرسی رو بردی یا کابلی بودن کانکتور جنس بدنه و کیفیت ساخت نوع استفاده و فرکانس کاری شرایط محیطی و میزان استفاده از کانکتور سازگاری کانکتور BNC با کابل کواکسیال یکی از مواردی که هنگام خرید کانکتور BNC نباید نادیده گرفته شود، سازگاری فیش با کابل کواکسیال است. هر کانکتور برای تمام کابل ها مناسب نیست و قطر کابل، اندازه مغزی، نوع شیلد و ساختار کابل می تواند روی انتخاب فیش تاثیر بگذارد. در بازار برای کابل هایی مانند RG58، RG59 و RG6 مدل های مختلفی از کانکتور BNC وجود دارد. بنابراین بهتر است قبل از خرید، مشخصات کابل را بررسی کنید و فیشی را انتخاب کنید که برای همان مدل کابل طراحی شده باشد. در پروژه هایی که انتقال سیگنال اهمیت زیادی دارد، هماهنگی امپدانس کابل و کانکتور نیز در کنار سازگاری مکانیکی باید مورد توجه قرار بگیرد. سوالات متداول تفاوت کانکتور 50 و 70 اهم در چیست؟ نمونه اول برای قرار گیری در سیستم های مخابراتی، و مورد دوم برای تکمیل پروژه های ویدئویی و رادیویی مناسب است. برای نصب این نوع اتصال دهنده به چه ابزارهایی نیاز دارید؟ هویه، کاتر، کابل، مولتی متر و انبر پرس از جمله اقلامی هستند که شما را در این حین یاری می کنند. چگونه از آسیب دیدگی کانکتور بی ان سی جلوگیری کنیم؟ در حین نصب فشار زیادی را به اجسام مد نظر وارد نکنید. افزون بر آن از کابل ها و کانکتور های با کیفیت استفاده کنید. آیا کانکتور BNC برای انتقال سیگنال دیجیتال هم استفاده می شود؟ بله، بسته به نوع تجهیزات و مشخصات فنی مسیر، BNC می تواند برای برخی سیگنال های دیجیتال نیز استفاده شود. چرا بعضی کانکتورهای BNC قیمت بیشتری دارند؟ کیفیت ساخت، متریال، نوع اتصال، امپدانس، طراحی و کاربرد تخصصی می تواند روی قیمت تاثیر بگذارد. برای تعویض BNC دوربین مدار بسته چه چیزی را باید بررسی کرد؟ نوع کابل، مدل فیش، روش نصب و سازگاری آن با تجهیزات موجود باید بررسی شود. آیا هر کانکتور BNC به هر کابل کواکسیالی متصل می شود؟ خیر، قطر کابل و ساختار مغزی و شیلد باید با کانکتور سازگار باشد. میانگین امتیاز کاربران: 0.0 (0 رای) 12345 امتیاز 12345 برای امتیاز باید عدد وارد کنید نام را وارد کنید ایمیل را وارد کنید ایمیل صحیح نیست ایمیل نمایش داده شود. تعداد کاراکتر باقیمانده: 500 نظر خود را وارد کنید بازخوانی بازخوانی پس از انتشار این نظر، به من اطلاع داده شود. ارسال
