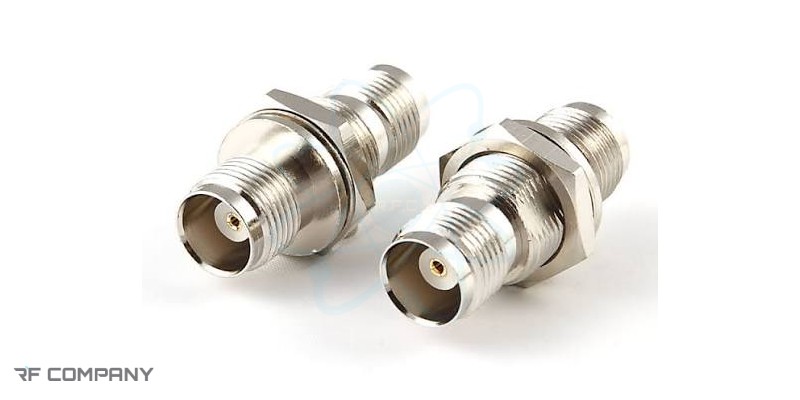

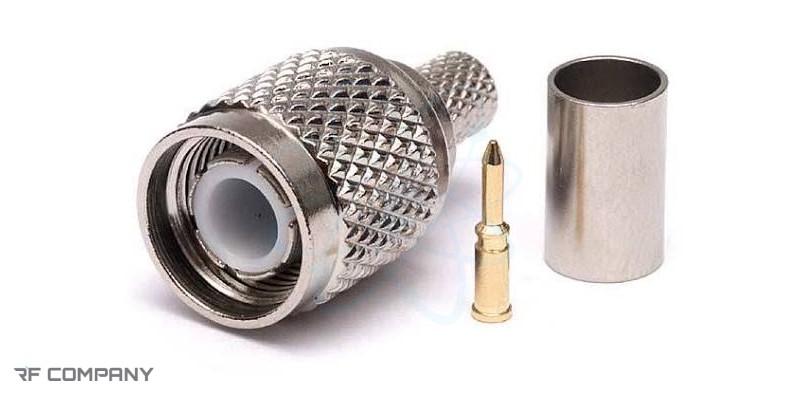

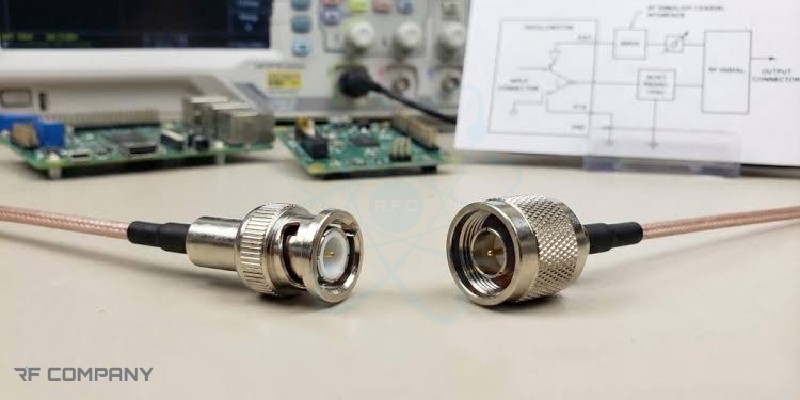

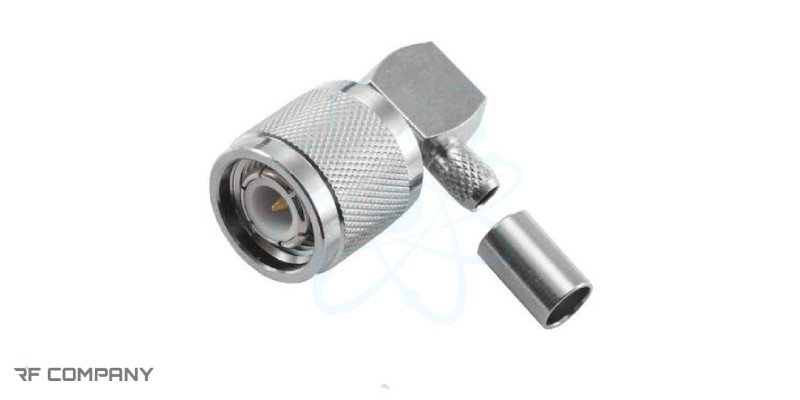

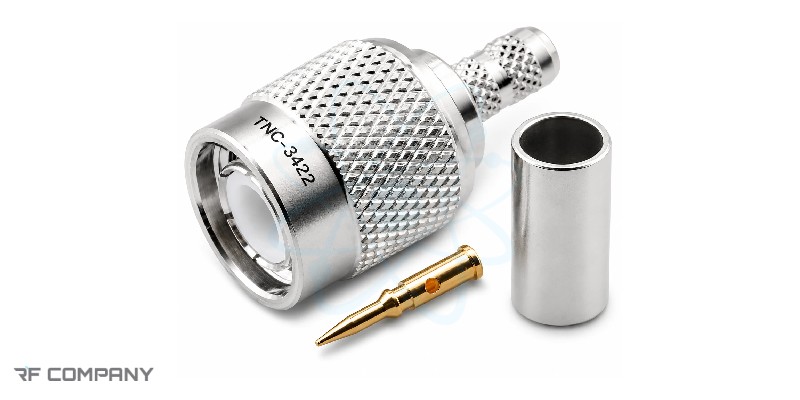

کانکتور TNC در تجهیزات الکترونیکی، کیفیت اتصال میان کابل و دستگاه اهمیت زیادی دارد. حتی اگر سایر اجزای یک سیستم عملکرد مناسبی داشته باشند، انتخاب یک رابط نامناسب می تواند باعث ایجاد اختلال در انتقال سیگنال شود. این موضوع در سیستم هایی که با امواج رادیویی و فرکانس های بالا سروکار دارند، اهمیت بیشتری پیدا می کند. یکی از قطعاتی که برای ایجاد چنین اتصالی به کار می رود، کانکتور TNC است. اما کانکتور TNC چیست؟ این قطعه چه تفاوتی با رابط های کواکسیال دیگر دارد و چرا در برخی تجهیزات مخابراتی و رادیویی از آن استفاده می شود؟ برای پاسخ به این سوال ها، لازم است علاوه بر ساختار ظاهری، با نحوه اتصال، انواع طراحی و ویژگی های فنی این کانکتور نیز آشنا شویم. کانکتور TNC چیست؟ کانکتور TNC نوعی اتصال دهنده کواکسیال است که برای برقراری ارتباط میان کابل های انتقال سیگنال و تجهیزات الکترونیکی طراحی شده است. این کانکتور از نظر ساختار کلی به کانکتور BNC شباهت دارد، اما به جای مکانیزم قفل شونده سرنیزه ای، از اتصال رزوه ای استفاده می کند. نام TNC از عبارت Threaded Neill–Concelman گرفته شده است. بخش Threaded در این نام به ساختار پیچی اتصال اشاره دارد؛ ویژگی ای که باعث می شود رابط نری و مادگی پس از درگیر شدن رزوه ها، به شکل محکم تری به یکدیگر متصل شوند. برای درک بهتر عملکرد این قطعه، باید به نحوه انتقال سیگنال در کابل های کواکسیال توجه کرد. در این کابل ها، هادی مرکزی وظیفه انتقال سیگنال را بر عهده دارد و لایه های عایق و هادی بیرونی به حفظ شرایط الکتریکی و کاهش تاثیر تداخل های محیطی کمک می کنند. کانکتور نیز باید این ساختار را به رابط دستگاه منتقل کند؛ به همین دلیل، طراحی بخش مرکزی و اتصال بدنه آن اهمیت زیادی دارد. کانکتور TNC چگونه کار می کند؟ هنگام اتصال یک کابل کواکسیال به دستگاه، دو مسیر الکتریکی باید به شکل مناسب مسیر هادی مرکزی و مسیر هادی بیرونی به یکدیگر متصل شوند. کانکتور TNC این ارتباط را از طریق کنتاکت مرکزی و بدنه رسانای خود برقرار می کند. در زمان نصب، بخش های رزوه ای دو رابط درگیر می شوند و اتصال مکانیکی شکل می گیرد. این ساختار به ثابت ماندن رابط کمک می کند و احتمال شل شدن آن در اثر لرزش را کاهش می دهد. البته میزان پایداری نهایی به کیفیت قطعه، نحوه نصب و شرایط استفاده نیز بستگی دارد. انواع کانکتور TNC از نظر ساختار کانکتورهای TNC با توجه به محل نصب و شکل قرارگیری در مدار، در طراحی های مختلفی تولید می شوند. تفاوت این مدل ها بیشتر به نحوه اتصال کابل، فضای موجود و نوع رابط مورد نیاز مربوط است. کانکتور TNC مستقیم در مدل مستقیم، محور اتصال کانکتور با مسیر اصلی کابل در یک راستا قرار دارد. این طراحی برای بسیاری از کاربردهای معمول مناسب است و امکان اتصال کابل به تجهیزات را بدون تغییر جهت فراهم می کند. از این نوع کانکتور در مجموعه هایی استفاده می شود که فضای کافی برای قرارگیری کابل وجود دارد و نیازی به تغییر زاویه مسیر نیست. سادگی چیدمان از ویژگی های اصلی این ساختار به شمار می رود. کانکتور TNC زاویه دار در بعضی تجهیزات، فضای نصب محدود است یا کابل باید بلافاصله پس از اتصال به سمت دیگری هدایت شود. در چنین شرایطی، مدل های زاویه دار می توانند کاربرد داشته باشند. این طراحی به مدیریت بهتر مسیر کابل در فضاهای محدود کمک می کند؛ با این حال، باید شعاع خمش مجاز کابل و ابعاد کانکتور نیز در نظر گرفته شود. زاویه دار بودن به تنهایی تضمین نمی کند که هر مدل برای هر کابل یا هر فرکانسی مناسب باشد. کانکتور TNC کابلی این گروه برای نصب روی انتهای کابل های کواکسیال ساخته می شوند. روش اتصال کابل به کانکتور ممکن است با توجه به طراحی محصول، به صورت پرس، گیره ای یا از طریق اتصال های مخصوص دیگر انجام شود. در انتخاب این مدل، قطر کابل، ابعاد هادی مرکزی، ساختار شیلد و نوع عایق اهمیت دارند. کانکتور TNC پنلی کانکتورهای پنلی برای نصب روی بدنه تجهیزات، محفظه ها یا صفحات فلزی طراحی می شوند. این کانکتورها روی بدنه دستگاه یا پنل نصب می شوند و یک نقطه اتصال مشخص در اختیار کاربر قرار می دهند تا بتواند کابل کواکسیال را از بیرون به تجهیزات متصل کند. در این نوع طراحی، ابعاد محل نصب، شیوه مهار کانکتور و نحوه اتصال الکتریکی بدنه اهمیت دارد. کانکتور TNC نری و مادگی یکی دیگر از روش های دسته بندی این کانکتور، توجه به نوع رابط است. مدل نری و مادگی از نظر ساختار کنتاکت مرکزی با یکدیگر تفاوت دارند و باید متناسب با رابط مقابل انتخاب شوند. مهم ترین ویژگی های کانکتور TNC ساختار کانکتور TNC باعث شده است که در بعضی کاربردهای مخابراتی و رادیویی مورد توجه قرار بگیرد. با این حال، مزایای آن زمانی بهتر مشخص می شوند که شرایط واقعی استفاده را نیز در نظر بگیریم. مهمترین ویژگی های کانکتور تی ان سی در ادامه لیست شده اند. اتصال رزوه ای و پایداری مکانیکی امکان استفاده در فرکانس های بالا کنترل امپدانس در مسیر سیگنال تنوع در طراحی و شیوه نصب کانکتور TNC در چه کاربردهایی استفاده می شود؟ کاربرد این کانکتور به سیستم هایی محدود نیست که صرفا به اتصال مکانیکی مقاوم نیاز دارند. در بسیاری از مجموعه های RF، هم پایداری اتصال و هم حفظ مشخصات الکتریکی مسیر اهمیت دارد. تجهیزات مخابراتی و رادیویی در برخی تجهیزات مخابراتی و سامانه های رادیویی، سیگنال ها از طریق کابل کواکسیال میان بخش های مختلف منتقل می شوند. کانکتور TNC می تواند در نقاط اتصال این کابل ها به دستگاه یا زیرمجموعه های الکترونیکی مورد استفاده قرار بگیرد. سامانه های راداری در تجهیزات راداری، انتقال صحیح سیگنال های فرکانس رادیویی اهمیت زیادی دارد. کانکتورهای کواکسیال مناسب می توانند برای اتصال بخش هایی از مسیر RF به کار بروند؛ البته نوع کانکتور مورد استفاده باید با الزامات فنی هر سامانه هماهنگ باشد. تجهیزات اندازه گیری و آزمایشگاهی در برخی تجهیزات تست و اندازه گیری، لازم است سیگنال از منبع به دستگاه اندازه گیری یا از دستگاه به بخش مورد آزمایش منتقل شود. در این شرایط، کیفیت اتصال و سازگاری امپدانس می توانند بر نتیجه اندازه گیری تاثیر بگذارند. سامانه های حمل و نقل و تجهیزات صنعتی در بعضی تجهیزات صنعتی و سامانه های مرتبط با حمل و نقل، لرزش و محدودیت فضای نصب از عوامل مهم در طراحی اتصالات هستند. مکانیزم رزوه ای TNC می تواند در مواردی که رابط سازگار و مشخصات فنی مناسب در دسترس است، انتخابی قابل بررسی باشد. با این حال، کاربرد در محیط های صنعتی یا هوایی به تنهایی به معنای مناسب بودن تمام مدل های TNC برای این شرایط نیست. دما، رطوبت، ارتعاش و الزامات ایمنی باید جداگانه بررسی شوند. هنگام انتخاب کانکتور TNC به چه نکاتی توجه کنیم؟ ظاهر کانکتور به تنهایی معیار مناسبی برای انتخاب نیست و لازم است چند نکته مهم را پیش از استفاده از آن در نظر بگیرید. در ادامه میبینیم که مهمترین موارد موثر در انتخاب کانکتور TNC چیست؟ امپدانس سیستم را مشخص کنید. محدوده فرکانسی را در نظر بگیرید. نوع رابط را بررسی کنید. ساختار نصب را متناسب با تجهیزات انتخاب کنید. شرایط محیطی را نادیده نگیرید. به اطلاعات فنی سازنده مراجعه کنید. سوالات متداول کانکتور TNC برای چه کاری استفاده می شود؟ از کانکتور TNC برای برقراری اتصال میان کابل های کواکسیال و بخش های مختلف تجهیزات رادیویی و الکترونیکی استفاده می شود. انتخاب مدل مناسب به عواملی مانند مشخصات دستگاه، محدوده فرکانسی و شرایط مورد نیاز در پروژه بستگی دارد. چرا در کانکتور TNC از اتصال رزوه ای استفاده شده است؟ اتصال رزوه ای دو بخش رابط را به یکدیگر محکم می کند و می تواند احتمال شل شدن اتصال در اثر لرزش را کاهش دهد. میزان پایداری به طراحی کانکتور و نحوه نصب آن نیز وابسته است. آیا تمام کانکتورهای TNC تا فرکانس ۱۱ گیگاهرتز کار می کنند؟ خیر. این مقدار برای بسیاری از مدل های رایج ۵۰ اهم ذکر می شود، اما حداکثر فرکانس مجاز به طراحی محصول و مشخصات اعلام شده توسط سازنده بستگی دارد. تفاوت اصلی کانکتور BNC و کانکتور TNC چیست؟ مهم ترین تفاوت به سازوکار اتصال مربوط می شود. BNC از قفل سرنیزه ای استفاده می کند، در حالی که اتصال TNC به صورت رزوه ای انجام می شود. محدوده فرکانسی هر مدل نیز باید جداگانه بررسی شود. تعداد بازدید ۸ میانگین امتیاز کاربران: 0.0 (0 رای) 12345 برای نظر دادن ابتدا باید به سیستم وارد شوید. برای ورود به سیستم روی کلید زیر کلیک کنید. ورود
