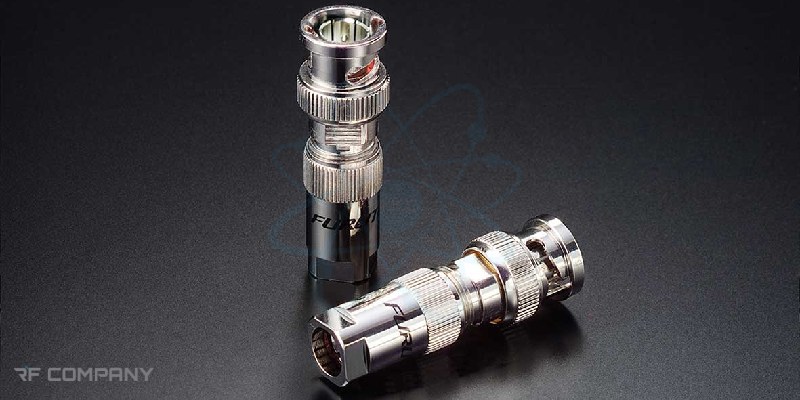

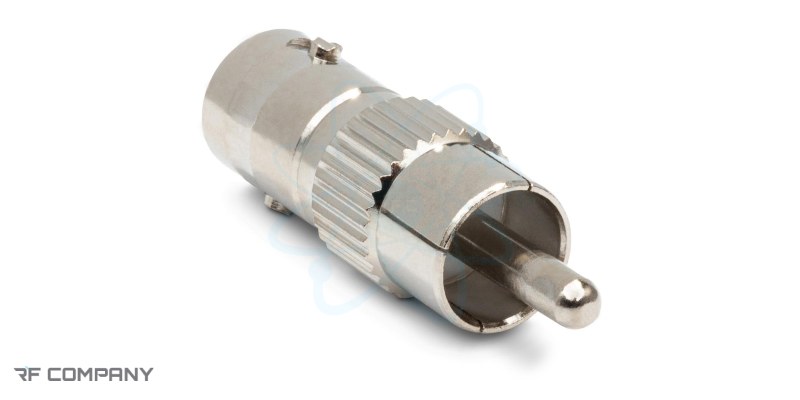

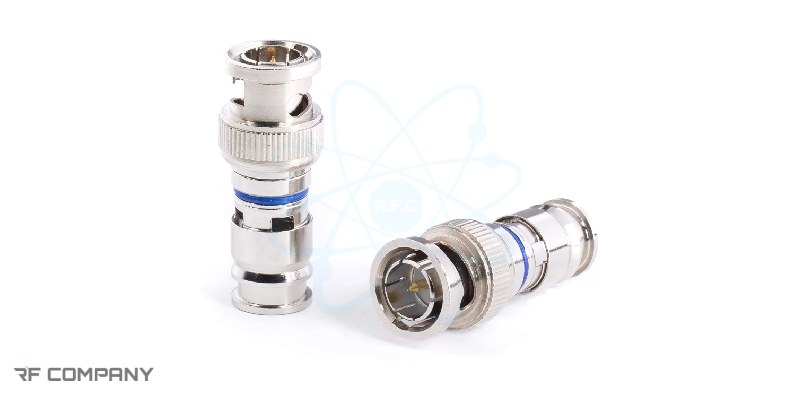

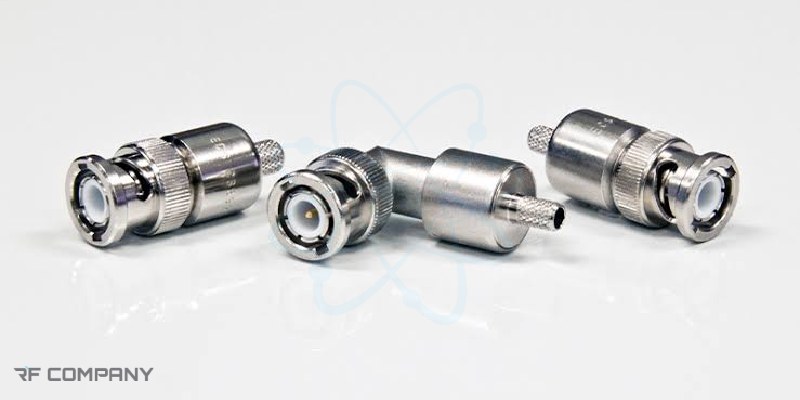

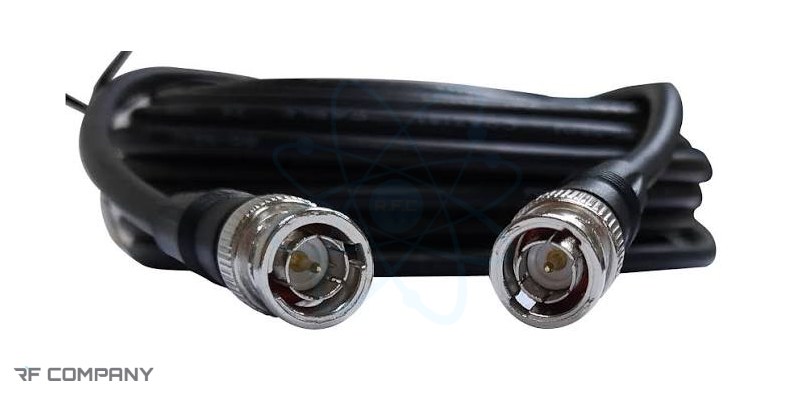

کانکتور BNC چیست؟ اگر تا به حال با تجهیزات آزمایشگاهی، دوربین های مدار بسته، دستگاه های اندازه گیری یا تجهیزات رادیویی سروکار داشته باشید، احتمالا نام کانکتور BNC را دیده اید. این کانکتور ظاهر ساده ای دارد، اما انتخاب مدل مناسب آن فقط به شکل فیش محدود نمی شود. نوع کابل، امپدانس، محل نصب، فرکانس کاری و حتی کاربرد نهایی دستگاه می توانند در انتخاب BNC مناسب تاثیر داشته باشند. در این مطلب از آر اف قرار است به زبان ساده بررسی کنیم کانکتور BNC چیست، چرا از مکانیزم قفل خاصی استفاده می کند، چه مدل هایی دارد و هنگام خرید آن باید به چه نکاتی توجه کرد. کانکتور BNC در پاسخ به این سوال که کانکتور BNC چیست؟ باید بگوییم که این قطعه یک اتصال دهنده کواکسیال است که برای ایجاد ارتباط میان کابل و تجهیزات الکترونیکی مورد استفاده قرار می گیرد. این کانکتور به یک مکانیزم قفل سرنیزه ای مجهز است؛ به این معنی که برای اتصال آن معمولا کافی است فیش را در محل خود قرار دهید و با یک چرخش کوتاه قفل کنید. نام BNC معمولا به صورت Bayonet Neill-Concelman بیان می شود و ساختار آن برای اتصال و جداسازی سریع طراحی شده است. همین ویژگی باعث شده BNC در تجهیزاتی که نیاز به اتصال و قطع مکرر دارند، کاربرد زیادی داشته باشد. اسیلوسکوپ، مولد سیگنال، تجهیزات تست، سیستم های ویدیویی و برخی تجهیزات رادیویی نمونه هایی از این کاربردها هستند. نکته مهم این است که BNC فقط یک فیش برای انتقال تصویر نیست. این کانکتور در مسیرهای مختلف انتقال سیگنال استفاده می شود و بسته به طراحی سیستم می تواند برای سیگنال های RF، ویدیو، اندازه گیری و دیگر کاربردهای کواکسیال به کار برود. مکانیزم قفل BNC چگونه کار می کند؟ یکی از تفاوت های قابل توجه BNC با بسیاری از اتصال دهنده های دیگر، روش قفل شدن آن است. در این روش، زائده های قسمت نری کانکتور در شیارهای قسمت مادگی قرار می گیرند و با یک چرخش کوتاه، اتصال محکم می شود. این ساختار چند مزیت عملی دارد. تکنسین برای اتصال BNC معمولا به آچار یا ابزار خاصی برای بستن فیش نیاز ندارد و در محیط هایی که کابل مرتب متصل و جدا می شود، سرعت کار بالاتر می رود. از طرف دیگر، قفل شدن مکانیکی باعث می شود اتصال در حالت عادی به سادگی با یک کشش کوچک جدا نشود. البته این موضوع به معنی مناسب بودن BNC برای تمام محیط های پر ارتعاش نیست؛ در کاربردهای خاص، نوع اتصال دهنده باید متناسب با شرایط مکانیکی دستگاه انتخاب شود. چرا BNC هنوز در تجهیزات الکترونیکی استفاده می شود؟ ممکن است با وجود معرفی کانکتورهای جدیدتر این سوال ایجاد شود که چرا BNC همچنان در تجهیزات مختلف دیده می شود. پاسخ تا حد زیادی به سادگی استفاده و فراگیری این استاندارد برمی گردد. در یک محیط آزمایشگاهی، کاربر ممکن است بارها کابل را از یک دستگاه جدا کرده و به دستگاه دیگری وصل کند. در چنین شرایطی، اتصال سریع BNC یک مزیت عملی محسوب می شود. از طرف دیگر، این کانکتور در طول سال ها در تجهیزات و کابل های زیادی استفاده شده و همین موضوع باعث شده همچنان در بسیاری از سیستم های موجود مورد استفاده قرار بگیرد. امروزه حتی خانواده های تخصصی تری از BNC برای کاربردهای ویدیویی با سرعت بالا نیز تولید می شوند. برای نمونه، برخی مدل های 75 اهم BNC برای مسیرهای 12G-SDI و انتقال ویدیوی 4K طراحی شده اند. تفاوت BNC پنجاه اهم و هفتاد و پنج اهم چیست؟ یکی از مهم ترین نکات در مورد اینکه بدانیم انواع کانکتور BNC چیست، شناختن تفاوت مدل های 50 اهم و 75 اهم است. این دو مدل ممکن است از نظر ظاهری بسیار شبیه باشند، اما از نظر مشخصات الکتریکی یکسان نیستند. BNC پنجاه اهم مدل 50 اهم بیشتر در مسیرهای RF، تجهیزات تست و اندازه گیری، برخی تجهیزات رادیویی، مولدهای سیگنال و کاربردهای مشابه استفاده می شود. اگر دستگاه شما یک خروجی یا ورودی 50 اهم دارد، بهتر است کابل و کانکتور نیز با همین مشخصات انتخاب شوند. در مسیرهای فرکانس بالا، هماهنگی امپدانس اهمیت بیشتری پیدا می کند و استفاده از قطعه نامناسب می تواند باعث بازتاب سیگنال و کاهش کیفیت انتقال شود. BNC هفتاد و پنج اهم BNC 75 اهم بیشتر در تجهیزات ویدیویی، پخش، تلویزیون، CCTV و مسیرهای انتقال ویدیو دیده می شود. در این کاربرد نیز بهتر است امپدانس کانکتور، کابل و تجهیزات با یکدیگر هماهنگ باشند. بنابراین اگر فروشنده فقط از شما بپرسد BNC می خواهید؟، این اطلاعات به تنهایی برای خرید کافی نیست. مشخص کردن 50 یا 75 اهم بودن سیستم می تواند از یک انتخاب اشتباه جلوگیری کند. انواع BNC فقط به 50 و 75 اهم محدود نمی شود وقتی این سوال مطرح می شود که انواع کانکتور BNC چیست؟ امپدانس تنها معیار دسته بندی نخواهد بود. این کانکتور بر اساس محل قرارگیری و شکل بدنه نیز در مدل های مختلفی ساخته می شود. BNC کابلی: این مدل برای نصب روی انتهای کابل کواکسیال استفاده می شود و در ساخت کابل های آماده یا مونتاژ کابل در محل کاربرد دارد. بسته به نوع محصول، اتصال آن می تواند با روش های مختلفی انجام شود. BNC رو بردی: در تجهیزات الکترونیکی که لازم است ورودی یا خروجی BNC مستقیما روی PCB قرار بگیرد، از مدل رو بردی استفاده می شود. این مدل می تواند به صورت عمودی یا زاویه دار طراحی شود و انتخاب آن به فضای موجود روی برد و نحوه قرارگیری سایر قطعات بستگی دارد. BNC پنلی: اگر قرار باشد کانکتور روی بدنه یک دستگاه، جعبه یا پنل قرار بگیرد، مدل های پنلی گزینه مناسبی هستند. این ساختار کمک می کند اتصال خارجی دستگاه از طریق بدنه انجام شود و بخش داخلی به مدار یا کابل مربوط متصل بماند. BNC زاویه دار: در بعضی تجهیزات فضای کافی برای قرارگیری مستقیم کابل وجود ندارد. در چنین شرایطی مدل زاویه دار می تواند مسیر کابل را تغییر دهد و فشار مکانیکی روی محل اتصال را کاهش دهد. مدل های مستقیم و زاویه دار در خانواده BNC عرضه می شوند. کانکتور BNC در چه تجهیزاتی کاربرد دارد؟ کاربرد BNC فقط به یک حوزه خاص محدود نمی شود و در هر جایی که نیاز به اتصال مطمئن کابل کواکسیال و انتقال سیگنال وجود داشته باشد، می توان نمونه هایی از آن را پیدا کرد. ساختار قفل شونده، نصب نسبتا سریع و تنوع مدل های این کانکتور باعث شده در تجهیزات مختلف الکترونیکی و مخابراتی مورد استفاده قرار بگیرد. تجهیزات آزمایشگاهی: اسیلوسکوپ ها، مولدهای سیگنال و برخی دستگاه های اندازه گیری از BNC برای ورود یا خروج سیگنال استفاده می کنند. سیستم های ویدیویی: دوربین های مدار بسته، تجهیزات توزیع تصویر و برخی تجهیزات پخش ویدیویی از نمونه های شناخته شده کاربرد BNC هستند. تجهیزات RF: در برخی تجهیزات رادیویی، مسیرهای تست و اتصال کابل های کواکسیال RF از BNC استفاده می شود. تجهیزات پخش و تلویزیونی: به ویژه در مسیرهای ویدیویی 75 اهم، مدل های تخصصی BNC کاربرد دارند. تجهیزات الکترونیکی: در برخی دستگاه ها، کانکتور BNC به عنوان ورودی یا خروجی سیگنال روی پنل یا PCB قرار می گیرد. از کجا بفهمیم BNC مناسب دستگاه ما کدام است؟ برای اینکه بدانیم بهترین کانکتور BNC چیست؟ و چگونه آن را انتخاب کنیم، بهتر است که خرید را از روی ظاهر فیش انجام ندهید. این روش شاید برای یک اتصال ساده جواب بدهد، اما در تجهیزات حساس می تواند مشکل ایجاد کند. اول از همه نوع پورت دستگاه را بررسی کنید. اگر روی دستگاه مشخصات 50 اهم یا 75 اهم درج شده، همان عدد می تواند نقطه شروع انتخاب باشد. بعد از آن باید نوع کابل را مشخص کنید. قطر کابل و ساختار آن باید با کانکتوری که قرار است روی کابل نصب شود مطابقت داشته باشد. موضوع بعدی محل نصب است. آیا کانکتور قرار است روی کابل قرار بگیرد؟ روی پنل نصب شود؟ یا مستقیما روی برد مدار چاپی قرار بگیرد؟ در نهایت، شرایط استفاده را بررسی کنید. تعداد دفعات اتصال و جداسازی، فضای نصب، مسیر عبور کابل و فرکانس سیگنال همگی می توانند روی انتخاب نهایی اثر داشته باشند. اشتباهاتی که هنگام خرید BNC نباید انجام دهید یکی از اشتباهات رایج این است که تصور کنیم هر دو کانکتور BNC که از نظر ظاهری به هم شبیه هستند، از نظر فنی نیز کاملا یکسان اند. در حالی که مشخصات 50 و 75 اهم، نوع کابل و کاربرد می توانند تفاوت قابل توجهی ایجاد کنند. اشتباه دیگر خرید فیش بدون توجه به کابل است. ممکن است یک کانکتور از نظر ظاهری مناسب به نظر برسد، اما قطر کابل یا ابعاد مغزی آن با فیش سازگار نباشد. گاهی نیز خریدار فقط قیمت را ملاک قرار می دهد. قیمت پایین به خودی خود مشکل محسوب نمی شود، اما در تجهیزات اندازه گیری یا مسیرهای حساس، کیفیت ساخت و مشخصات فنی باید در کنار قیمت بررسی شوند. همچنین نباید صرفا به این دلیل که یک فیش روی دستگاه قفل می شود، آن را از نظر الکتریکی مناسب بدانیم. اتصال مکانیکی موفق لزوما به معنی سازگاری کامل سیگنال نیست. پرسش های متداول آیا کانکتور BNC فقط برای دوربین مدار بسته است؟ خیر، در تجهیزات تست، RF، ویدیو، رادیویی و آزمایشگاهی هم استفاده می شود. آیا BNC پنجاه اهم و هفتاد و پنج اهم با هم فرق ظاهری دارند؟ در بسیاری از مدل ها تفاوت ظاهری آنها بسیار کم است و باید مشخصات فنی را بررسی کرد. آیا کانکتور BNC برای کابل های کواکسیال استفاده می شود؟ بله، BNC اساسا برای اتصال های کواکسیال طراحی شده است. BNC رو بردی چیست؟ مدلی است که برای نصب مستقیم روی برد مدار چاپی طراحی شده است. آیا BNC نری و مادگی دارد؟ بله، اتصال BNC در دو نوع نری و مادگی عرضه می شود. آیا هر کابل کواکسیال به BNC متصل می شود؟ خیر، کانکتور باید با قطر و ساختار کابل سازگار باشد. آیا کیفیت BNC روی انتقال سیگنال تاثیر دارد؟ بله، به ویژه در مسیرهای حساس و فرکانس های بالاتر، مشخصات کانکتور و کیفیت اتصال اهمیت بیشتری پیدا می کند. تعداد بازدید ۳ میانگین امتیاز کاربران: 0.0 (0 رای) 12345 برای نظر دادن ابتدا باید به سیستم وارد شوید. برای ورود به سیستم روی کلید زیر کلیک کنید. ورود
