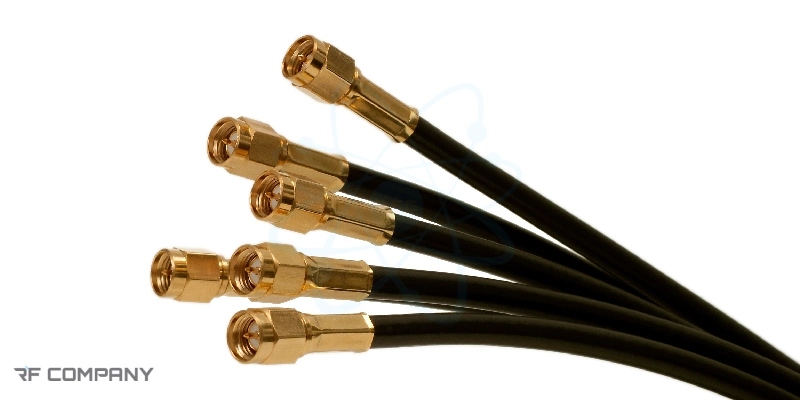

انواع کابل آنتن

شاید فکر کنید که کیفیت صدا، تصویر و سایر دیتا های این چنینی فقط به نوع آنتن و گیرنده مربوط است. این در حالی است که کابل آنتن که به عنوان یک مبدل سیگنال های فرکانسی عمل می کند خیلی مهم است. اینکه کابل آنتن شما از چه نوعی باشد کدام هادی در آن به کار رفته باشد، ضخامتش چقدر باشد و … همه و همه در وضوح دیتایی که در نهایت بدست می آورید اثر گذار است. به همین دلیل است که شناخت انواع کابل آنتن در این مسیر اهمیت دارد. در ادامه انواع کابل آنتن را معرفی و آنها را با هم مقایسه می کنیم.

معرفی کابل آنتن

بد نیست پیش از معرفی مدل های مختلف این محصول، چیستی آن را زیر سوال ببریم. کابل آنتن نوعی کابل در خانواده کواکسیال است که برای جا به جا کردن سیگنال های رادیویی طراحی شده است. هر یک از‌ این سیگنال ها نیز دارای امپدانس مشخصی هستند. اگر این محصول برای کاربردهای تلویزیونی استفاده می شود، امپدانس 75 از همه رایج تر است. لازم به ذکر است که این نوع کابل ها هم از نظر عملکردی و هم ساختاری با یک سیم معمولی متفاوت است. به طوری که کوچک ترین نقص یا افت سیگنالی در آن می تواند یک تجهیز مخابراتی را دچار مشکل کند.

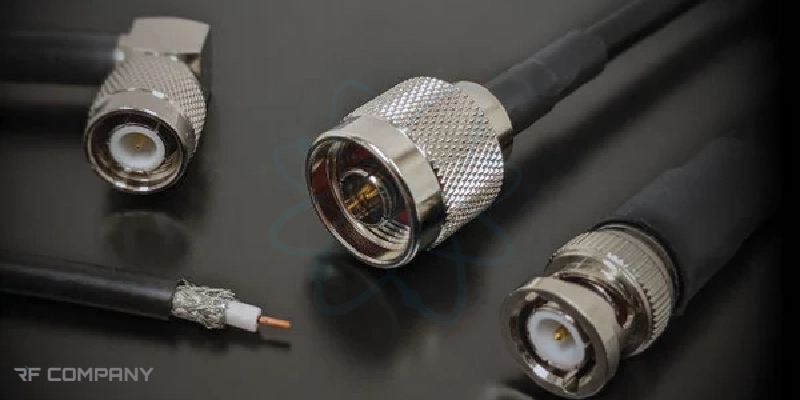

ساختار انواع کابل آنتن چگونه است؟

بررسی ساختار انواع کابل آنتن به شما کمک می کند تا درک تان را از چیستی این محصول کامل تر کنید. انواع کابل آنتن ممکن است از نظر ساختاری تفاوت هایی با هم داشته باشند‌. اما ساختمان اصلی آنها معمولا حاوی بخش های زیر است.

هادی مرکزی: در بخش داخلی کابل قرار گرفته و جریان را از خود عبور می دهد این بخش می تواند حاوی مس یا دیگر فلزات باشد.
عایق: این بخش ضمن اینکه روی ویژگی های کلیدی هادی اثر می گذارد، شیلد، روکش و عایق را از هم جدا کرده و مانع تداخل آنها می شود‌.
شیلد: شیلد یک بافت فلزی ترکیبی است که از ایجاد تداخل و نویز اضافه در کابل جلوگیری می کند.
روکش بیرونی: بیرونی ترین لایه در کابل است و با احاطه شدن دور تا دور تمام لایه های قبلی از آنها محافظت می کند.

کابل آنتن چه کاربردی دارد؟

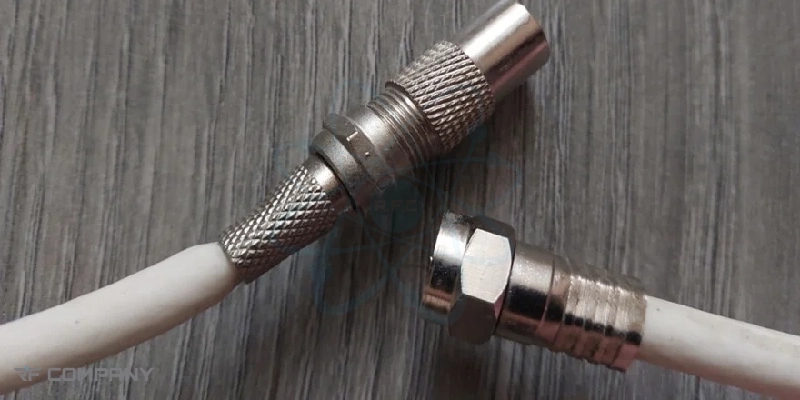

احتمالا به اینجای کار به برخی از کاربرد های انواع کابل آنتن پی برده باشید. این کابل می تواند به راحتی هر چه تمام آنتن هوایی را به گیرنده دیجیتال یا تلویزیون متصل کند‌. خیلی وقت ها هم در پروسه کابل کشی آنتن مرکزی یک ساختمان و توزیع سیگنال میان واحد های مختلف کارایی دارد. انتقال سیگنال تلویزیون و ماهواره نیز از دیگر کارهای این محصول است. اگر این محصول به درستی انتخاب شود، تاثیر به سزایی را در سرعت و کیفیت داده ها می گذارد.

انواع کابل آنتن

کابل آنتن که با نام کواکسیال نیز شناخته می شود مدل های مختلفی دارد. این محصولات ممکن است از نظر نوع دیتایی که جا به جا می کنند، مواد ساختاری شان، ضخامت و حتی طول شان به دسته های مختلفی تقسیم شوند. همچنین نوع عایق و نوع شیلد نیز می تواند سبب چند دسته شدن آنها شود‌. در ادامه نمونه هایی از آنها را بررسی می کنیم.

کابل RG6
کابل RG11
کابل RG59

کابل RG6

یکی از پر استفاده ترین کابل هایی که می توانیم در این دسته به آن اشاره کنیم RG6 است. این محصول می تواند برای ماهواره، تلویزیون، آنتن و باندهای پهن مفید واقع شود. این کابل حاوی یک کابل مرکزی ضخیم است و معمولا با یک شیلد چند لایه تولید می شود. این نوع کابل می تواند برای کارایی های دیگری مثل تکمیل مسیر های انتقال دهنده سیگنال آر اف، کابل کشی آنتن مرکزی و وصل کردن آنتن به تلویزیون استفاده کرد. با این حال صرفا دیدن عبارت RG6 به معنای دسترسی به یک کابل مناسب و با کیفیت نیست. در این مسیر چیزهای مختلفی باید بررسی شوند از نوع عایق گرفته تا میزان سازگاری آن با پروژه شما از جمله این موارد هستند.

کابل RG59

پس از بررسی کابل کواکسیال قبلی، نوبت به معرفی کابل RG59 از راه می رسد. این نمونه نیز یک کابل کواکسیال 75 اهم است. اما هادی مرکزی نازک تری داشته و در ابعاد و طول های کوتاه تری هم ساخته می شود. شما در صورتی می توانید از این کابل استفاده کنید که نیاز فرکانسی پروژه تان ضعیف باشد. کابل RG59 به نسبت نمونه قبلی خود دارای انعطاف پذیری بیشتر، طول کمتر و بهای کمتری است. این مورد می تواند در پروژه های ویدئویی و سامانه های قدیمی نقش داشته باشد.

شاید فکر کنید که اصلی ترین تفاوت بین RG59 و RG6 ضخامت آنها است. این درحالی است که مشخصات تضعیف، مقدار شیلد، ساختار دی الکتریک، قطر هادی و … در این دو کاملا با هم فرق دارد. اگر دو عنصر انعطاف پذیری و معقول بودن کارایی در مسیر های کوتاه برایتان مهم است، این کابل آنتن برایتان مناسب است.

کابل RG11

کابل آر جی 11 نمونه دیگری از کابل های کواکسیال 75 اهم است. این نمونه قطر بیشتری دارد و به نسبت سایر کابل های آنتن کمتر دچار افت سیگنالی می شود. این ویژگی سبب شده است که این کابل را در مسیر های طولانی با دشواری بیشتر استفاده کنند. شبکه های تولید سیگنال و زیر ساخت های آنتن مرکزی نمونه های بارزی در این دسته هستند.

بدیهی است که قطور بودن این کابل هزینه های بیشتری را برای صاحبان آن می تراشد. این کابل برای تجهیزات خانگی مناسب نیست، پروسه نصب آن دشوار است و به نسبت کابل های دیگر فضای بیشتری را اشغال می کند. با این اوصاف می توان به این نتیجه گیری رسید که کابل ضخیم تر همیشه بهتر نیست. در واقع این موضوع به نوع پروژه شما بستگی دارد.
