کابل کواکسیال،‌ یک کابل پر کاربرد در صنعت مخابراتی است ‌که می تواند برای جا به جایی سیگنال هایی که بار فرکانسی بالایی دارند مفید واقع شوند. اطلاعات، صوت، تصویر، ویدیو و … مثال ها‌ی بازرسی در این دسته هستند. حال یک سیستم بزرگ یا پیچیده را در نظر بگیرید که قسمتی از آن دچار مشکل شده، بدیهی است که تعویض یا تعمیر کامل کابل نمی تواند به عنوان یک راهکار منطقی شناخته شود، پس باید کابل کواکسیال را تست کرد، از این طریق افراد می توانند عیوب احتمالی این محصول در یک بخش خاص را شناسایی کنند.‌ البته که این فرایند همیشه در زمان بروز مشکل انجام نمی شود، خیلی وقت ها پروسه تست را برای اطمینان حاصل کردن از عدم خرابی کابل انجام می دهند. در اینجا راه های مختلفی برای انجام این آزمون وجود دارد که یکی از بهترین و دقیق ترین آنها تست کابل کواکسیال با مولتی متر است. با ما همراه باشید تا در ادامه این روند را به طور کامل برایتان شرح دهیم.

مولتی متر، ابزاری برای نشان دادن نوسانات سیگنالی است. این محصول همچنین می تواند برای نشان دادن شکل موج های مختلف و در کل عیب یابی سازه ها موثر واقع شود‌‌. معمولا زمانی از آن استفاده می کنند که دو مشکل رایج قطعی یا اتصال کوتاه در کابل های کواکسیال پیش آمده باشد. در ادامه این روند را (تست کابل کواکسیال با مولتی متر) به شکل جامع تری برایتان شرح می دهیم.

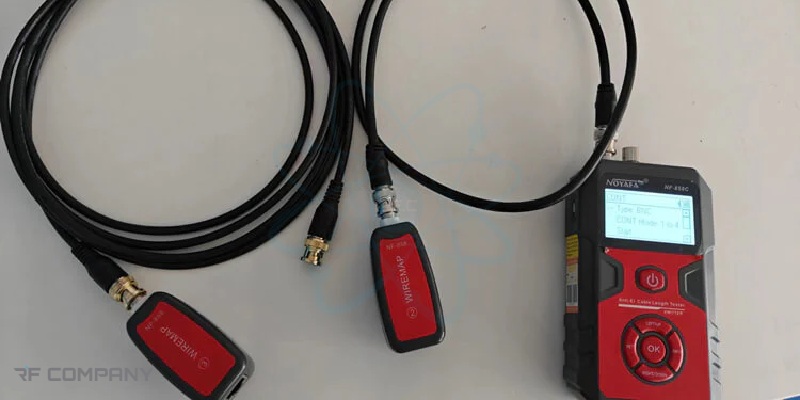

بدیهی است که شما نمی توانید برای تست کابل کواکسیال با مولتی متر با دستان خالی کار کنید. پس در این راستا به حضور برخی ابزارها وابسته اید. یک مولتی متر دیجیتال یا آنالوگ، کابل کواکسیال و کانکتور از جمله این تجهیزات هستند. توجه داشته باشید که مولتی متر انتخابی از سمت شما حتما باید امکان اندازه گیری ولتاژ دی سی و اهم را داشته باشد. در این میان کابلی را انتخاب کنید که قرار است آن را تست کنید، اتصال دهنده نیز بهتر است در دسته F یا BNC قرار بگیرد.

حالا که با کلیت این موضوع و ابزارهای مورد نیاز آن آشنا شده اید، وقت آن رسیده است که روند تست را با‌‌ هم بررسی کنیم. تست های ‌کواکسیال معمولا در دو بخش انجام می شوند. یک مورد از آنها برای اتصال کوتاه، و مورد دیگر برای تعیین پیوستگی است. در ادامه هر یک را شرح می دهیم.

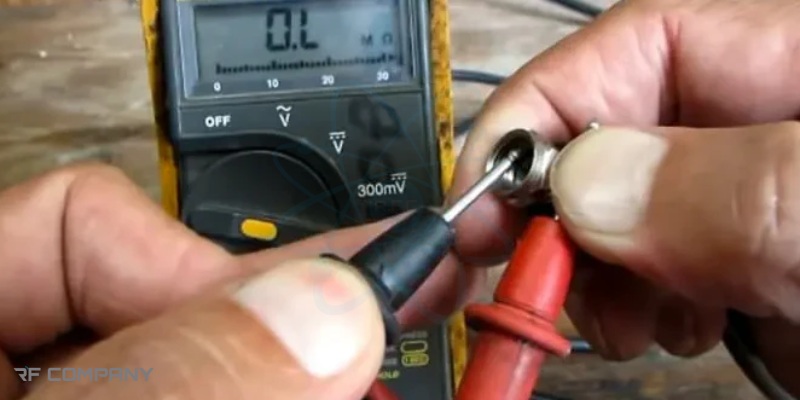

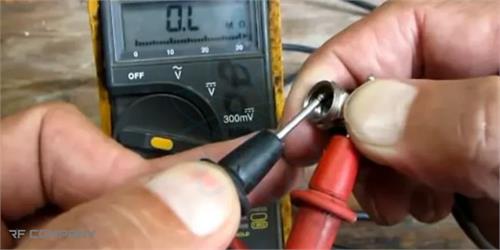

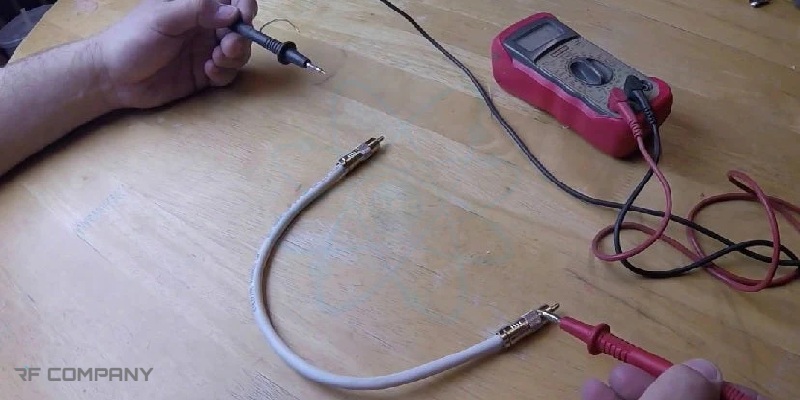

تست پیوستگی به نوعی تعیین کننده سلامت رسانایی کابل شماست. در این آزمون شما متوجه می شوید که آیا رسانای مرکزی و شیلد که با نام های Shield و Core شناخته می شوند، از ابتدا تا انتهای کابل شما را تحت پوشش قرار می دهند یا خیر، بدیهی است که اگر این پوشش دهی در یک بخش وجود نداشته باشد، شما با قطعی و وصلی مدار مواجه می شوید‌. برای شروع مولتی متر را بر روی تست پیوستگی یا بازه مقاومت تنظیم کنید. سپس پروب منفی که معمولا با رنگ مشکی نشان داده می شود را به یک سر کابل وصل کنید. پروب مثبت یا قرمز نیز باید به سر دیگر کابل وصل شود. در اینجا اگر مقاومت اهم صفر بود یا با بوق صوتی مولتی متر مواجه شدید بدانید که کابل شما سالم است، اما اگر علامت OL یا یک عدد بزرگ نشان داده شد کابل تان از نظر رسانایی مشکل دارد.

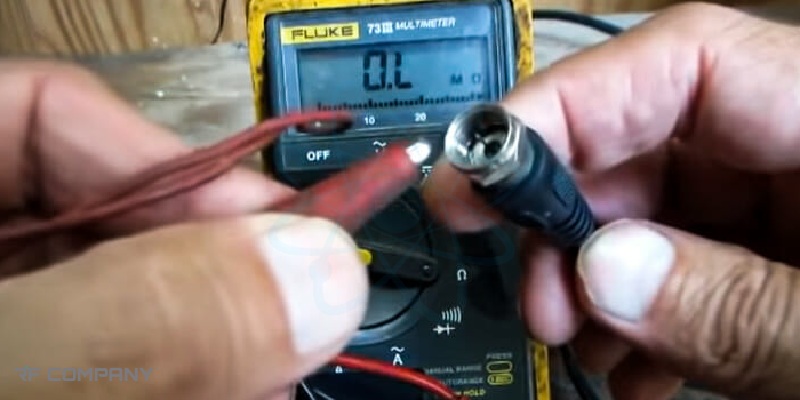

در اینجا اتصال کوتاه به معنای عدم تماس تصادفی بین دو عنصر شیلد و رسانای مرکزی است. شیلد، نوعی محافظ است که دور تا دور کابل کواکسیال را پوشش می دهد. این لایه اضافی از این محصول در برابر نویز و سایر عوامل مخرب حفظ می کند. برای شروع مولتی متر تان را بر روی بازه مقاومت یا پیوستگی قرار دهید. پس از آن نیز طبق روال سری های قرمز و مشکی پروب ها را به دو سر کابل وصل کنید. با فعال شدن بوق صوتی یا عدد صفر کابل شما سالم است، در غیر این صورت شیلد آن مشکل دارد.

ممکن است در روند تست کابل کواکسیال با مولتی متر این سوال برایتان پیش بیاید که اصلا چه ضرورتی مبنی بر تست کردن این کابل ها وجود دارد؟ در پاسخ باید بگوییم انجام این پروسه برای اطمینان حاصل کردن از کارایی صحیح کابل ها در حین انتقال داده ها امری ضروری است. با انجام این کار قطعی مدار تشخیص داده می شود، اتصال کوتاه شناسایی می شود، ضعف های احتمالی نیز نمایان شده، و میزان کیفیت سیگنال ها نیز به نوعی تعیین می شوند. بررسی اتصال سر پرس ها نیز از دیگر کاربرد هایی است که کمتر کسی به آن اشاره می کند. از سویی دیگر عدم تست کابل می تواند مشکل ایجاد شده را بزرگ و بزرگتر کند، به گونه ای که خسارات بزرگی برای سیستم ایجاد شود که جبران آنها کمی مشکل است، پس تست کابل کواکسیال با مولتی متر می‌ تواند از بروز‌ مشکلات بزرگ جلوگیری به عمل آورد‌.

اولین نکته مهم در این حوزه، ایزوله کردن کابل است. برای شروع کابل را از تمام تجهیزات الکترونیکی از جمله روتر، تلویزیون، آنتن و … جدا کنید. در غیر این صورت دستگاه ها دچار آسیب شده و نتایج تست نیز نمی توانند دارای اعتبار کافی باشند. تنظیم صحیح مولتی متر نیز معیار دیگری است که باید به آن پرداخته شود. توصیه می‌ کنیم دستگاه را بر روی تست پیوستگی تنظیم کنید، چرا که این سریع ترین راه برای شناسایی اتصال کوتاه است‌. سایر نکته های مهم در تست کابل کواکسیال به شرح زیر است.

1- اگر کابل کواکسیال سالم باشد مقاومت هادی آن حدودا چقدر است؟ این عدد باید بسیار پایین و نزدیک به صفر باشد.

2- آیا مولتی متر برای اندازه گیری مقدار تضعیف یا امپدانس مفید است؟ خیر. این دستگاه تنها می‌ تواند مقاومت، اتصال کوتاه و پیوستگی را اندازه بگیرد.

3- بوق زدن مولتی متر در حین تست شیلد مرکزی نشانه چیست؟ این بوق نشان دهنده بروز اتصال کوتاه میان شیلد و هادی است.
