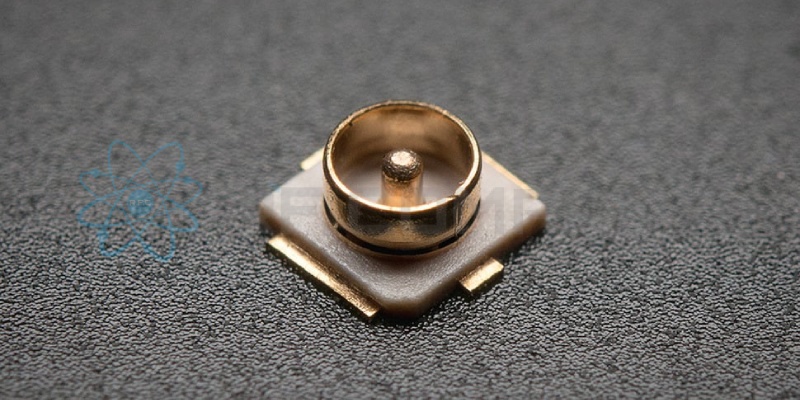

کانکتور UFL

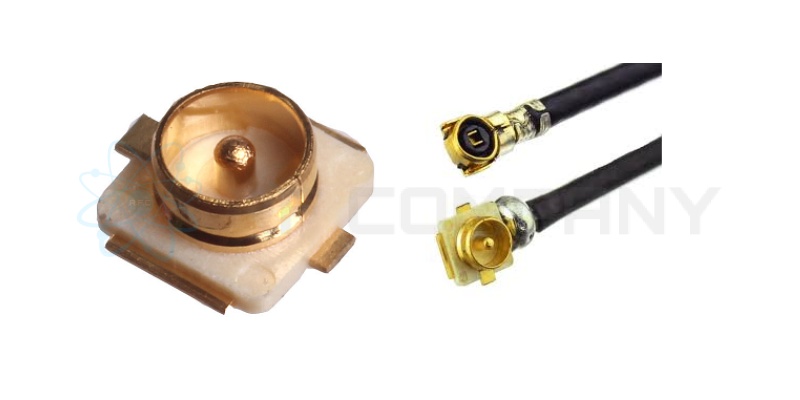

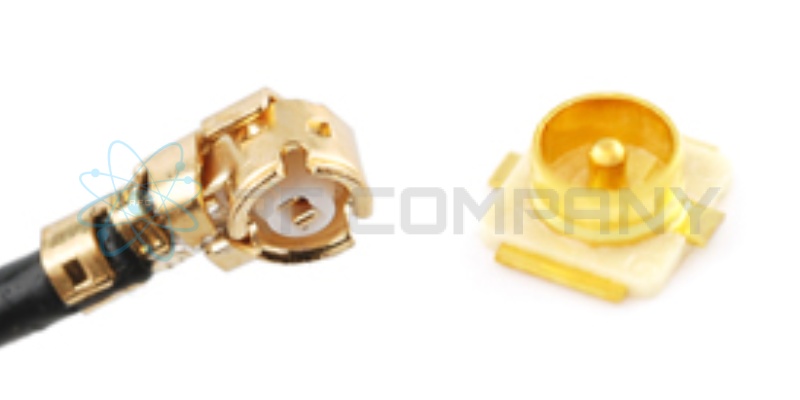

ساختار و عملکرد کانکتور UFL

بدنه کانکتور کانکتور UFL

• مواد: بدنه کانکتور معمولاً از پلاستیک‌های مهندسی با مقاومت بالا مانند پلی‌کربنات یا لیکوئی کریستال پلیمر (LCP) ساخته می‌شود. این مواد علاوه بر استحکام، عایق الکتریکی خوبی نیز هستند. در برخی موارد، برای افزایش استحکام و مقاومت در برابر تداخل الکترومغناطیسی، از فلزاتی مانند آلومینیوم یا برنج نیز استفاده می‌شود.
• نقش: بدنه کانکتور نقش محافظتی داشته و از اجزای داخلی در برابر آسیب‌های فیزیکی، رطوبت و سایر عوامل محیطی محافظت می‌کند. همچنین، بدنه به عنوان یک پایه برای اتصال سایر اجزای کانکتور عمل می‌کند.
• طراحی: طراحی بدنه کانکتور به گونه‌ای است که امکان اتصال محکم و پایدار به برد مدار چاپی را فراهم می‌کند. همچنین، در برخی مدل‌ها، بدنه دارای شیارهایی برای کاهش وزن و بهبود تهویه است.

پین مرکزی کانکتور UFL

• مواد: پین مرکزی معمولاً از برنج با روکش طلا یا نقره ساخته می‌شود. این فلزات هدایت الکتریکی بالایی داشته و مقاومت در برابر خوردگی آن‌ها نیز زیاد است.
• نقش: پین مرکزی وظیفه انتقال سیگنال‌های RF بین دستگاه و آنتن را بر عهده دارد. طراحی نازک و دقیق این پین باعث می‌شود تا بتواند فرکانس‌های بالا را با کمترین افت انتقال دهد.
• انواع: پین‌های مرکزی در کانکتورهای UFL در انواع مختلفی از نظر قطر، طول و نوع روکش موجود هستند. انتخاب نوع پین مرکزی به پارامترهایی مانند فرکانس کاری، توان سیگنال و نوع کاربرد بستگی دارد.

محافظ (Shield) کانکتور UFL

• مواد: محافظ معمولاً از فلزاتی مانند برنج یا فولاد ضد زنگ ساخته می‌شود.
• نقش: محافظ از پین مرکزی در برابر آسیب‌های فیزیکی و تداخل الکترومغناطیسی محافظت می‌کند. همچنین، محافظ به عنوان یک صفحه زمین عمل کرده و به کاهش نویز کمک می‌کند.
• انواع: محافظ‌ها در انواع مختلفی از نظر شکل و اندازه موجود هستند. برخی از محافظ‌ها دارای شیارهایی هستند که به بهبود تهویه و کاهش حرارت کمک می‌کنند.

اجزای دیگر کانکتور UFL

• عایق: بین پین مرکزی و محافظ از یک لایه عایق استفاده می‌شود تا از اتصال کوتاه جلوگیری شود.
• اتصالات: برای اتصال کانکتور به کابل یا برد مدار چاپی از اتصالات مختلفی مانند لحیم‌کاری، پرس کردن یا چسباندن استفاده می‌شود.

عملکرد کلی

نحوه عملکرد کانکتور UFL

• تولید سیگنال RF: در داخل دستگاه، مدارات الکترونیکی سیگنال‌های دیجیتال را به سیگنال‌های آنالوگ با فرکانس رادیویی (RF) تبدیل می‌کنند.
• انتقال به پین مرکزی: سیگنال RF تولید شده از طریق مسیرهای مسی روی برد مدار چاپی به پین مرکزی کانکتور UFL هدایت می‌شود.
• حرکت در امتداد پین مرکزی: سیگنال RF از طریق پین مرکزی که به عنوان یک هادی عمل می‌کند، به سمت آنتن حرکت می‌کند.
• انتقال به آنتن: در انتهای پین مرکزی، سیگنال RF به آنتن منتقل شده و به صورت امواج الکترومغناطیسی در فضا منتشر می‌شود.
• دریافت سیگنال: در فرآیند دریافت سیگنال، امواج الکترومغناطیسی توسط آنتن دریافت شده و به سیگنال الکتریکی تبدیل می‌شوند. سپس این سیگنال از طریق کانکتور UFL به دستگاه باز می‌گردد.

نقش اجزای کانکتور در انتقال سیگنال

• پین مرکزی: همانطور که قبلاً ذکر شد، پین مرکزی نقش اصلی را در انتقال سیگنال ایفا می‌کند. طراحی نازک و دقیق این پین به حداقل رساندن تلفات سیگنال کمک می‌کند.
• محافظ: محافظ علاوه بر محافظت فیزیکی از پین مرکزی، به عنوان یک صفحه زمین عمل می‌کند. این صفحه زمین به کاهش نویز و تداخل الکترومغناطیسی کمک کرده و از کیفیت سیگنال محافظت می‌کند.
• بدنه کانکتور: بدنه کانکتور به عنوان یک پایه مکانیکی عمل کرده و از اجزای داخلی محافظت می‌کند. همچنین، بدنه به کاهش تداخل‌های خارجی کمک کرده و به بهبود عملکرد کانکتور کمک می‌کند.

مزایای کانکتور UFL

• اندازه بسیار کوچک: این ویژگی به ویژه در دستگاه‌های کوچک و قابل حمل بسیار مهم است.
• وزن کم: باعث کاهش وزن کلی دستگاه می‌شود.
• قابلیت اطمینان بالا: اتصال قوی و پایدار بین اجزا را تضمین می‌کند.
• سهولت استفاده: نصب و جداسازی آن آسان است.
• هزینه کم: نسبت به سایر کانکتورهای RF، قیمت کمتری دارد.

کاربردهای کانکتور UFL

• تلفن‌های همراه: برای اتصال آنتن داخلی به برد اصلی
• تبلت‌ها: برای اتصال آنتن‌های داخلی و خارجی
• روترهای بی‌سیم: برای اتصال آنتن‌های خارجی
• ماژول‌های بلوتوث و وای‌فای: برای اتصال به آنتن
• دستگاه‌های GPS: برای اتصال به آنتن GPS
• سیستم‌های راداری و ماهواره‌ای: در برخی کاربردهای خاص

نکات مهم در استفاده از کانکتور UFL

• انتخاب کانکتور مناسب: نوع کانکتور باید با دستگاه و کاربرد شما مطابقت داشته باشد.
• نصب صحیح: نصب نادرست می‌تواند باعث آسیب به کانکتور یا برد شود.
• حفاظت از کانکتور: از خم شدن یا پیچ خوردن بیش از حد کانکتور خودداری کنید.
• جلوگیری از اکسید شدن: در محیط‌های مرطوب، اکسید شدن پین‌ها می‌تواند باعث اختلال در عملکرد شود.

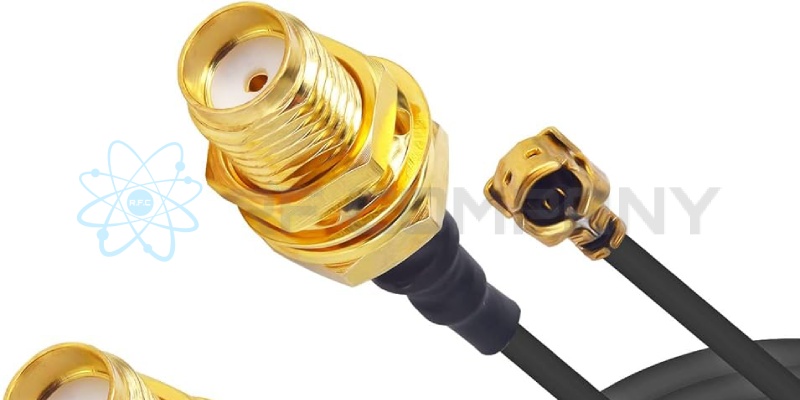

مقایسه کانکتور UFL با سایر کانکتورهای RF

کانکتور SMA (SubMiniature version A)

• اندازه: بزرگ‌تر از UFL بوده و ابعاد آن استاندارد شده است.
• کاربردها: به دلیل ساختار محکم و توان تحمل بالاتر، در کاربردهایی مانند تجهیزات رادیویی، تجهیزات آزمایشگاهی و سیستم‌های ارتباطی با توان بالا استفاده می‌شود.
• مزایا: اتصال قوی، مقاومت بالا در برابر ارتعاش و تداخل، قابلیت استفاده در محیط‌های سخت.
• معایب: اندازه بزرگ‌تر، هزینه بالاتر نسبت به UFL.

کانکتور IPEX

• اندازه: مشابه UFL بوده و اغلب به عنوان جایگزینی برای UFL استفاده می‌شود.
• کاربردها: در دستگاه‌های الکترونیکی کوچک مانند تلفن‌های همراه، تبلت‌ها و ماژول‌های بی‌سیم استفاده می‌شود.
• مزایا: اندازه کوچک، وزن سبک، هزینه مناسب.
• معایب: مقاومت مکانیکی کمتر نسبت به SMA، ممکن است در محیط‌های با لرزش زیاد مناسب نباشد.

جدول مقایسه

چه عواملی بر روی عمر مفید یک کانکتور UFL تأثیر می‌گذارند؟

عوامل محیطی

• دما: نوسانات دمایی شدید می‌تواند باعث انبساط و انقباض مواد تشکیل‌دهنده کانکتور شده و در نتیجه به اتصالات آسیب برساند.
• رطوبت: رطوبت بالا می‌تواند باعث خوردگی پین‌های فلزی و کاهش هدایت الکتریکی شود.
• گرد و غبار: تجمع گرد و غبار در اطراف کانکتور می‌تواند به مرور زمان باعث ایجاد یک لایه عایق شده و عملکرد آن را مختل کند.
• مواد شیمیایی: تماس با مواد شیمیایی خورنده می‌تواند به سرعت کانکتور را تخریب کند.

عوامل مکانیکی

• نیروی وارد شده: اعمال نیروی بیش از حد هنگام اتصال یا جدا کردن کانکتور می‌تواند به پین‌ها و بدنه آسیب برساند.
• لرزش و ارتعاش: در محیط‌های با لرزش زیاد، کانکتور ممکن است شل شده و اتصال ضعیفی ایجاد کند.
• خم شدن و پیچش کابل: خم شدن بیش از حد کابل در محل اتصال به کانکتور می‌تواند به سیم‌ها آسیب برساند.

عوامل الکتریکی

• ولتاژ و جریان: اعمال ولتاژ و جریان بیش از حد مجاز می‌تواند باعث گرم شدن بیش از حد کانکتور و در نهایت سوختن آن شود.
• تداخل الکترومغناطیسی (EMI): وجود EMI قوی می‌تواند به سیگنال‌های منتقل شده از طریق کانکتور آسیب رسانده و عملکرد آن را مختل کند.

عوامل مرتبط با کیفیت ساخت

• مواد استفاده شده: کیفیت مواد اولیه به کار رفته در ساخت کانکتور تأثیر مستقیم بر عمر مفید آن دارد.
• فرآیند تولید: دقت و کیفیت فرآیند تولید نیز اهمیت زیادی دارد.
• پوشش محافظتی: وجود پوشش‌های محافظتی مانند روکش طلا یا نقره می‌تواند از کانکتور در برابر خوردگی و سایش محافظت کند.

راهکارهای افزایش عمر مفید کانکتور UFL

• انتخاب کانکتور مناسب: کانکتور باید با توجه به شرایط محیطی و کاربرد انتخاب شود.
• نصب صحیح: کانکتور باید به درستی نصب شود تا از ایجاد تنش مکانیکی جلوگیری شود.
• حفاظت از کانکتور: کانکتور باید در برابر عوامل محیطی مانند گرد و غبار و رطوبت محافظت شود.
• جلوگیری از اعمال نیروی بیش از حد: هنگام اتصال یا جدا کردن کانکتور باید دقت شود تا به آن آسیب نرسد.
• استفاده از محافظ های EMI: در محیط‌های با تداخل الکترومغناطیسی بالا، استفاده از محافظ‌های EMI می‌تواند مفید باشد.
