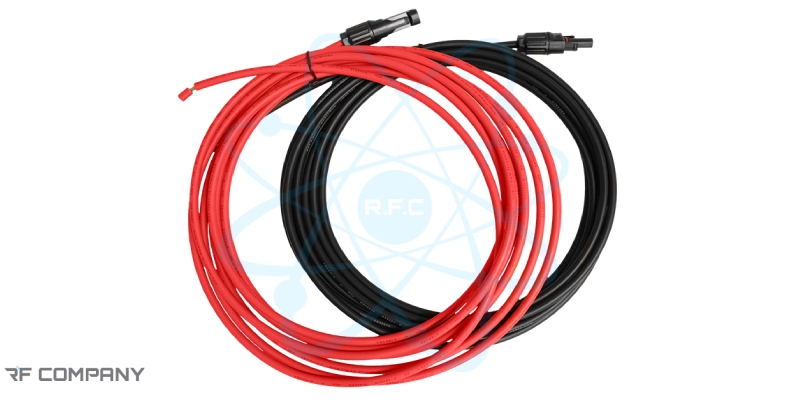

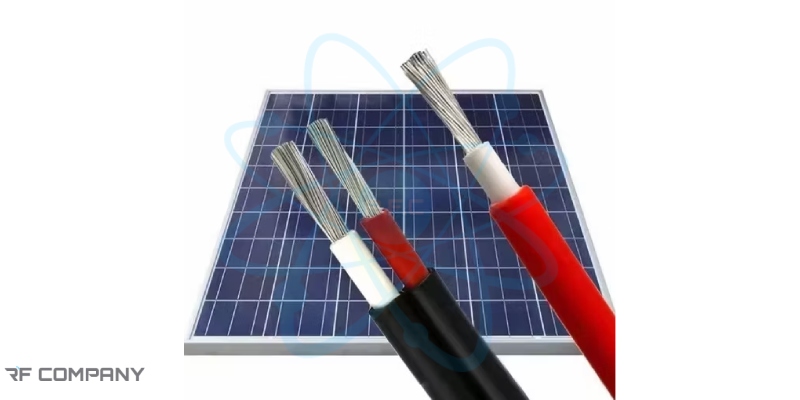

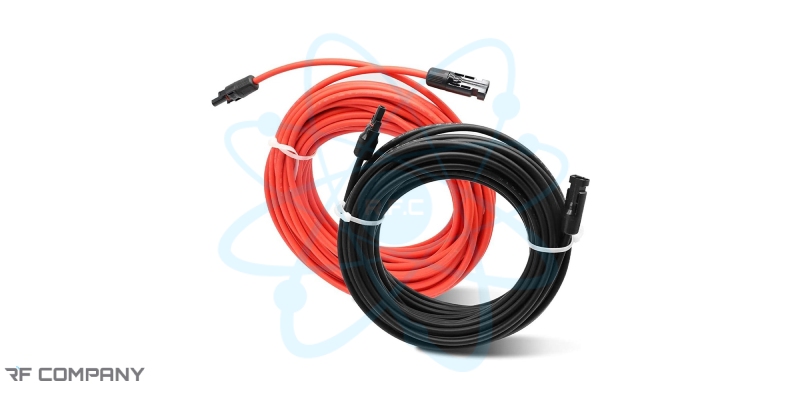

کابل سولار با رشد روز افزون استفاده از انرژی های تجدید پذیر، به ویژه انرژی خورشیدی، تجهیزات مرتبط با این سیستم ها اهمیت بیشتری پیدا کردند. یکی از اجزای حیاتی هر سیستم فتوولتائیک، کابل سولار یا همان کابل خورشیدی بوده که شاید در نگاه اول یک کابل ساده به نظر برسد، اما این کابل نقش مهم و بسزایی در انتقال ایمن و پایدار برق تولید شده توسط پنل های خورشیدی دارد. در ادامه مقاله به بررسی کامل کابل سولار، ساختار، ویژگی ها، مزایا، کاربرد ها و راهنمای انتخاب آن میپردازیم. کابل سولار چیست؟ کابل سولار( Solar Cable) نوعی کابل مخصوص انتقال جریان مستقیم( DC) بین پنل های خورشیدی، اینورتر، کنترلر شارژ و سایر اجزای سیستم فتوولتائیک است. این کابل ها به طوری طراحی شده اند که بتوانند در هر شرایط محیطی دشوار مانند نور مستقیم خورشید، رطوبت، حرارت بالا، ازن و تغییرات دمایی شدید، از عملکرد مطلوب و قابل اعتمادی برخوردار باشند. در سیستم های خورشیدی، برق تولید شده توسط پنل ها ابتدا از طریق کابل خورشیدی به مبدل منتقل شده و سپس به برق متناوب( AC) تبدیل می شود. از این رو میتوان گفت که کیفیت کابل سولار، تاثیر مستقیمی بر ایمنی، طول عمر تجهیزات و بهره وری سیستم دارد. تفاوت کابل سولار با کابل های معمولی کابل های برق معمولی برای استفاده در محیط های داخلی یا شرایط پایدار طراحی شده و مقاومت کافی در برابر شرایط محیطی سخت را ندارند. اما کابل خورشیدی با ویژگی های منحصر به فردی که دارد، خود را از کابل های معمولی متمایز می کند. این ویژگی ها عبارتند از: مقاومت در برابر اشعه UV و ازن: کابل سولار در برابر تابش مستقیم نور خورشید و عوامل محیطی مقاوم بوده و دچار ترک، شکستگی یا فرسودگی نمی شود. تحمل دمای بالا و پایین: کابل های خورشیدی معمولا توانایی عملکرد در دمای -40 تا +90 درجه سانتی گراد را دارند. دو لایه مقاوم و عایق: این ویژگی از اتصال کوتاه و نشت جریان جلوگیری می کند. انعطاف پذیری بالا: این ویژگی کابل سولار را برای نصب آسان روی سقف ها، زمین یا مسیر های مختلف مناسب می کند. طول عمر طولانی: معمولا بیش از 25 سال دوام داشته و با عمر مفید پنل های خورشیدی همخوانی دارند. به همین دلیل، استفاده از کابل های معمولی در سیستم های خورشیدی توصیه نمی شود، چرا که می تواند سبب کاهش بازدهی و حتی خطرات ایمنی شود. ساختار کابل خورشیدی کابل سولار به طور کلی از سه بخش اصلی تشکیل شده اند: رسانا بودن( Conductor) رسانای داخلی کابل های خورشیدی معمولا با مس قلع اندود ساخته شده تا مقاومت الکتریکی پایین و مقاومت بالا در برابر خوردگی داشته باشند. قطر رسانا با توجه به توان سیستم بین 2.5 تا 16 میلی متر مربع متغیر است. عایق داخلی( Insulation) در ساختار کابل های سولار از مواد مقاوم در حرارت مانند EPR (اتیلن پروپیلن) و XLPE (پلی اتیلن کراسلینک) استفاده می شود و سبب توانایی تحمل دمای بالا در آنها می شود. روکش خارجی( Sheath) روکش خارجی معمولا از ترکیبات مقاوم در برابر UV، رطوبت و فشار مکانیکی ساخته شده و رنگ متداول آن مشکی یا قرمز است تا قطب های مثبت و منفی سیستم را مشخص کند. مزایای استفاده از کابل سولار استفاده از کابل خورشیدی علاوه بر افزایش بازدهی سیستم، مزایای دیگری نیز به همراه دارند. اعم از افزایش ایمنی سیستم: کاهش خطر آتش سوزی و اتصال کوتاه کاهش هدر رفتن انرژی: انتقال برق با کمترین افت ولتاژ افزایش عمر مفید تجهیزات: مقاومت در برابر حرارت، UV و عوامل محیطی سهولت نصب و نگهداری: انعطاف پذیری بالا و مقاومت مکانیکی مناسب مقاومت در برابر خوردگی و رطوبت: مناسب برای استفاده در محیط های باز و مناطق مرطوب با توجه به این مزایا، انتخاب کابل سولار استاندارد یکی از فاکتور های کلیدی در طراحی سیستم های خورشیدی است. راهنمای انتخاب کابل سولار مناسب برای انتخاب کابل خورشیدی مناسب، چند پارامتر مهم باید در نظر گرفته شوند سطح مقطع کابل سطح مقطع سیم مسی داخل کابل تاثیر مستقیم بر میزان جریان عبوری و تلفات انرژی دارد. برای سیستم‌های کوچک خانگی، کابل‌های ۴ یا ۶ میلی‌متر مربع معمولاً کافی هستند. سیستم‌های بزرگتر صنعتی ممکن است نیاز به کابل‌هایی با سطح مقطع بیشتر داشته باشند. ولتاژ کاری کابل های سولار معمولا برای ولتاژ های DC بین 1000 تا 1500 ولت طراحی شده و همیشه باید کابلی انتخاب شود که ولتاژ مجاز آن از ولتاژ کاری سیستم بالاتر باشد تا از خطرات ناشی از اضافه ولتاژ جلوگیری کند. دمای محیط و شرایط نصب اگر کابل در فضای باز، مسقف یا مناطق گرم نصب شود، حتما باید از مقاومت حرارتی و عایق مقاوم در برابر UV برخوردار باشد. نصب کابل در شرایط نامناسب می تواند باعث کاهش طول عمر و افت عملکرد شود. استاندارد ها و کیفیت کابل های خورشیدی استاندارد دارای گواهینامه های بین المللی و معتبری چون EN 50618 ،IEC 62930 یا TUV بوده که این استاندارد ها تضمین کننده امنیت، کیفیت مواد و عملکرد بلند مدت کابل هستند. استفاده از کابل های غیر استاندارد می تواند باعث به بار آمدن مشکلات امنیتی و کاهش راندمان سیستم خورشیدی شما شود. انواع کابل سولار به طور کلی کابل های خورشیدی را بر مبنای( جریان و تعداد سیم) دسته بندی می کنند. جریان کابل خورشیدی مناسب جریان DC: این نوع از کابل های خورشیدی، جریان مستقیم موجود در سلول های خورشیدی را از خود عبور داده و به وسیله اینورتر یا کنترلر شارژ ها، به تجهیزات مصرف کننده خانگی متصل می شوند. کابل خورشیدی مناسب جریان AC: برق موجود در سیستم های فتوولتائیک به کمک این کابل ها به، کارخانه ها، شرکت ها و شبکه های برق سراسری انتقال داده می شوند. تعداد سیم کابل خورشیدی تک رشته ای: برای اتصال هایی در مسیر کوتاه مانند اتصال صفحات خورشیدی به جعبه اتصال یا اینورتر به کار گرفته می شوند. کابل خورشیدی دو رشته ای: از این کابل برای مسیر های طولانی و انتقال توان بیشتر، استفاده می شود. نکات نصب و نگهداری کابل سولار برای عملکرد بهینه کابل خورشیدی، رعایت نکات زیر برای شما امری ضروریست مسیر کابل کشی کوتاه و مستقیم باشد. تا حدی که می توانید از پیچش کابل دوری کنید. کابل ها در کانال های محافظتی یا داکت ها قرار بگیرند تا از آسیب فیزیکی در امان باشند. از تماس کابل با سطوح داغ و فلزات تیز جلوگیری کنید. برای اتصال پنل ها به کابل ها از کانکتور های مخصوص MC4 استفاده شود. سلامت کابل ها را به صورت دوره ای بررسی کنید تا فرسودگی یا ترک خوردگی نداشته باشند. رعایت تمامی این نکات میتواند باعث شود تا سیستم خورشیدی شما سال ها بدون ایراد و با حداکثر بازدهی کار کند. مزایای استفاده از کابل خورشیدی در سیستم های تجدید پذیر کابل های سولار نه تنها مسیر انتقال انرژی هستند، بلکه در حفظ ایمنی و پایداری سیستم های انرژی تجدید پذیر نقش مهم و اساسی دارند. این کابل ها با ویژگی های منحصر به فرد خود، امکان نصب در شرایط سخت محیطی و بهره برداری طولانی مدت از سیستم خورشیدی را فراهم کرده و بدانید که کاهش تلفات انرژی و افزایش کارایی سیستم، به صرفه جویی اقتصادی در طولانی مدت کمک می کند. جمع بندی کابل سولار یکی از مهم ترین اجزای سیستم خورشیدی بوده که کیفیت و استاندارد آن میتواند تفاوت زیادی در بازدهی و ایمنی کل سیستم ایجاد کند. استفاده از کابل خورشیدی استاندارد سبب کاهش اتلاف انرژی، افزایش طول عمر تجهیزات و پیشگیری از خطرات احتمالی شود. هنگام طراحی یا نصب سیستم خورشیدی، انتخاب کابل سولار با استاندارد مناسب، مقاومت در برابر شرایط محیطی و سطح مقطع مناسب، نقش تعیین کننده ای در عملکرد و طول عمر سیستم دارد. شما با رعایت این نکات میتوانید سال ها از برق پاک و پایدار خورشیدی بهره ببرید. سوالات متداول 1. چه سطح مقطع کابلی برای سیستم خورشیدی خانگی مناسب است؟ برای سیستم های خورشیدی خانگی معمولا کابل های 4 یا 6 میلی متر مربع کافی هستند. 2. آیا میتوان کابل سولار را در فضای باز استفاده کرد؟ بله. کابل سولار مخصوص فضای باز طراحی شده اما بهتر است از داکت یا تجهیزات حفاظتی استفاده کنید. تعداد بازدید ۳ میانگین امتیاز کاربران: 0.0 (0 رای) 12345 برای نظر دادن ابتدا باید به سیستم وارد شوید. برای ورود به سیستم روی کلید زیر کلیک کنید. ورود
